رافعة السلسلة الكهربائية مقابل الرافعة: أيهما أفضل لمشروع المسرح الخاص بك؟

خلاصة: مقارنة المبادئ والبناء والأداء وتطبيقات المرحلة - بما في ذلك نصائح الاختيار ونقاط الصيانة.

في مجال تجهيز المسرح، تتميز كل من الرافعات الكهربائية والونشات بخصائص مميزة في التصميم والأداء والاستخدام. تقارن هذه المقالة بينها خطوة بخطوة - التعريفات، والمواصفات الفنية، وحالات الاستخدام، ومعايير الصناعة، وإرشادات الاختيار، والصيانة، والأخطاء الشائعة - لتتمكن من اتخاذ قرارات أكثر أمانًا وسرعة بشأن معدات الجولات والمسرح والتلفزيون والحفلات الموسيقية والتركيبات الثابتة.

جمهور:

1. صناع القرار غير الفنيين (منظمي الحدث، ومديري المكان، والمروجين) - إرشادات سريعة وقابلة للتنفيذ وفهم واضح لوظيفة كل جهاز والمعدات التي تناسب كل سيناريو.
2. القراء الفنيون (مهندسو تجهيز المسرح، ومقاولو المناظر الطبيعية، وفنيو التأجير) - نقاط فنية مفصلة ومراجع قياسية ذات قيمة للتصميم، والشراء، والتفتيش.

1. الخاتمة الأساسية: الأساسيات في سطر واحد

1. رافعة سلسلة كهربائية: تتميز بقدرتها على الرفع العمودي لمسافات قصيرة وترددات عالية مع تحديد المواقع بدقة.
2. ونش: تتميز بالتفوق في مهام السفر الطويل أو السحب الأفقي التي تتطلب قوة سحب عالية.
3. ملحوظة: في هذه المقالة، يشير مصطلح "الرافعة الكهربائية السلسلة" تحديدًا إلى رافعات الترفيه ذات السلسلة الحلقية (سلسلة الحمل) وليس الرافعات الأسطوانية/الحبلية. يتوافق هذا التمييز مع المعايير الدولية: "EN 14492-2:2019 - الرافعات: الرافعات الآلية، الجزء 2 - الرافعات الآلية" يركز على الرافعات، بينما يغطي "ASME B30.7 - الرافعات" الرافعات الأسطوانية.

2. التعاريف والمقارنة السريعة (لغير الخبراء)

2 1. ما هي الرافعة الكهربائية السلسلة؟

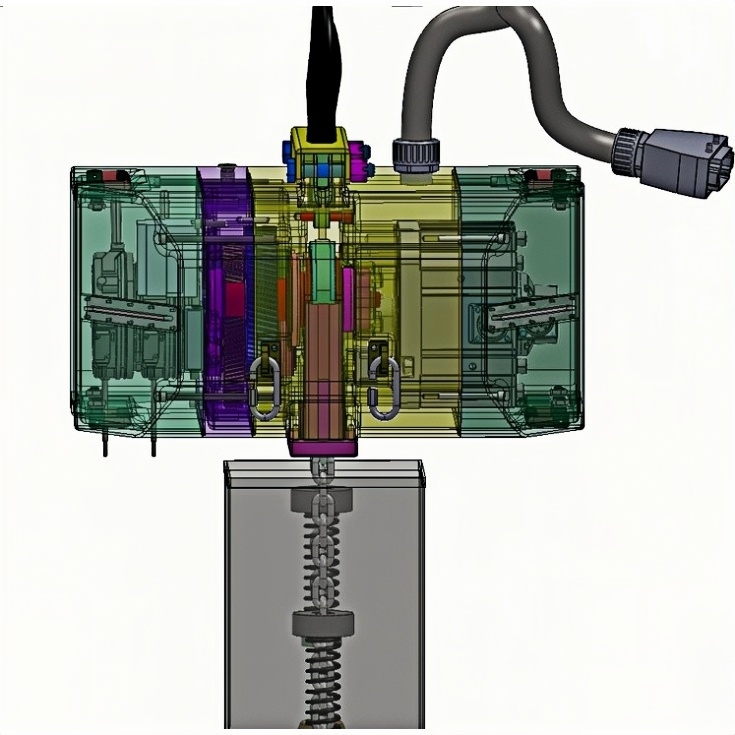

1. تعريف: وحدة رفع معلقة رأسياً تستخدم سلسلة تحميل تمر فوق عجلة سلسلة وعلبة تروس، تعمل بواسطة محرك (رافعة ذات سلسلة حلقية)
2. غاية: مُصمم للرفع الرأسي الدقيق، والتوقفات والبدءات المتكررة، والتحديد الدقيق للمواضع (على سبيل المثال رفع عوارض الإضاءة، أو شاشات LED، أو عناصر الديكور).
3. معايير السلامة: وفقًا لمعيار "ASME B30.16 - الرافعات العلوية المعلقة والثابتة" و"EN 14492-2:2019"، يجب أن تتضمن الرافعات الكهربائية فرامل مزدوجة ومفاتيح حد وعوامل أمان مناسبة لمنع انخفاض الحمل بشكل غير منضبط.
4. مثال على المنتج: تتوافق رافعة المؤازرة C1 من YZDITEC مع متطلبات السلامة والأداء في صناعة الترفيه: فهي حاصلة على شهادة BGV-C1، وعلامة CE، وتتوافق مع EN 17206؛ وتستخدم محرك مؤازر ذو ترميز مطلق وهندسة تحكم من فئة SIL لتوفير تشغيل دقيق وموثوق.

2. ما هي الرافعة؟

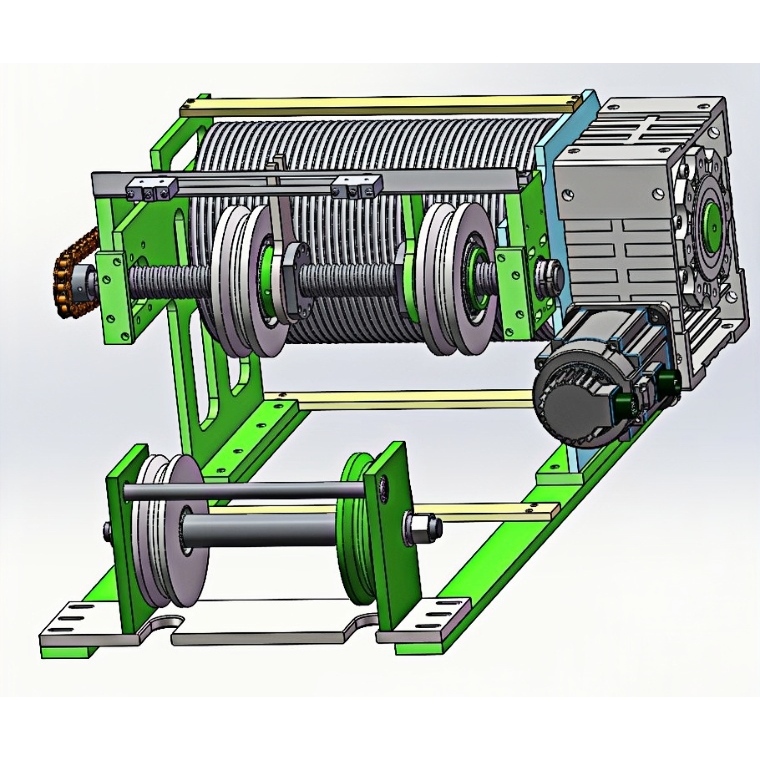

1. تعريف: جهاز سحب مُركَّز على أسطوانة دوارة يُلفُّ حولها كابل أو حبل فولاذي. عادةً ما تُثبَّت الرافعات على القاعدة (مثبتة على أرضية أو منصة)، وغالبًا ما تستخدم بكرات توجيه لإعادة توجيه الكابل.
2. غاية: مناسب لمسافات السفر الطويلة أو للسحب الأفقي. تشمل التطبيقات الشائعة نقل المناظر الطبيعية الكبيرة، أو الجمالونات، أو الجسور، أو الشاشات الثقيلة عبر المسرح.
3. معايير السلامة: تحدد معايير ASME B30.7 - الرافعات تصميم الأسطوانة وتخطيط الحبل وأنظمة الكبح ومتطلبات اختبار الحمل لتشغيل الرافعة بشكل آمن.
4. مثال على المنتج: يمكن أن تتضمن نماذج الرافعات عالية السرعة من YZDITEC فرامل كهرومغناطيسية مزدوجة، وخلايا تحميل متكاملة، ومحركات مؤازرة مع مشفرات مطلقة، وأجهزة حبال مضادة للتشابك، مما يوفر مراقبة الحمل في الوقت الفعلي وعامل أمان 12:1 على الحبال السلكية.


4. المقارنة الفنية: المنظور الميكانيكي ونظرة التحكم

4. 1. وسيلة الرفع: السلسلة مقابل الأسطوانة والكابل

1. الرافعة (سلسلة حلقية): تستخدم سلسلة تحميل فولاذية تمر فوق عجلة السلسلة وعلبة التروس.
2. ونش (طبل):يستخدم كابلًا ملفوفًا على أسطوانة؛ من الممكن تشغيل مسافات طويلة ولكن طبقات الأسطوانة تغير القطر الفعال وبالتالي سرعة الخط والتوتر، مما يتطلب تعويضًا.
3. ملاحظة التحكم: غالبًا ما تستخدم أنظمة التحكم ردود الفعل المشفرة أو مستشعرات التوتر أو تصميمات الأسطوانة ذات القطر الثابت لتقليل تأثيرات طبقة الأسطوانة في تطبيقات الرافعة عالية الدقة.
4. أهمية المرحلة: يُفضّل استخدام رافعات حلقية السلسلة للرفعات القصيرة والدقيقة (مثل تعديل دعامة إضاءة أو إنزال دعامات صغيرة). أما النقلات الطويلة (مثل تحريك شاشة LED كبيرة أو تحريك جسر مسرح) فتُفضّل باستخدام الرافعات أو الرافعات السلكية الأسطوانية، وغالبًا ما تكون مزودة بخاصية التغذية الراجعة للموضع (مُشفّر) لتعويض تأثيرات لفّ الأسطوانة.

4.2. أنظمة نقل الطاقة والفرامل

1. رفع: تستخدم عادةً محركات تخفيض السرعة، وهي مُجهزة بفرامل مزدوجة (رئيسية وطوارئ) بالإضافة إلى مفاتيح حد علوي/سفلي لتلبية متطلبات السلامة من الأعطال (EN 14492-2 / ASME B30.16). تُضيف رافعات سلسلة الحلقات المؤازرة عالية الجودة مُشفرات مطلقة، وذاكرة موضعية بعد انقطاع الطاقة، وتحكمًا مؤازرًا مغلق الحلقة لتوفير تكرار دقيق واستجابة سريعة - وهي ميزات قيّمة بشكل خاص لأنظمة الحركة المتزامنة ذات المناظر الخلابة وأنظمة الطيران الاحترافية.
2. ونش: مُصممة لكبح الأسطوانة والعمل المُستدام؛ عادةً ما تحتوي الأسطوانة على فرامل فردية بمقاسات مُخصصة لتحمل الأحمال الحرارية أثناء السحب الطويل. يتطلب معيار ASME B30.7 تصميمًا مُناسبًا للفرامل وإدارة الحبال.
3. أهمية المرحلة: تناسب الرافعات التوقفات المتكررة والدقيقة؛ وتناسب الرافعات السحب المستمر والجولات الطويلة إذا تم التحكم في تأثيرات الطبل.
4. مثال — YZDITEC رافعة المسرح الكهربائية：تقدم دقة تحديد المواقع ±1 مم، وحركة فائقة السلاسة (0.01 – 0.5 متر/ثانية)، وفرامل كهرومغناطيسية مزدوجة، وخلية تحميل متكاملة، ومفاتيح حدية بأربع نقاط، وغطاء IP65، وتشغيل هادئ (~ 68 ديسيبل) - تكوين موثوق به للطيران المؤدي والأتمتة المناظر الطبيعية الدقيقة.
5. مثال — YZDITEC ونش عالي التحمل： تستخدم أسطوانة تعمل بمحرك سيرفو مع فرامل كهرومغناطيسية مزدوجة، ومراقبة الحمل في الوقت الفعلي، وخوارزميات حركة مضادة للاهتزاز، ودوائر إيقاف E-stop زائدة عن الحاجة - مما يوفر معالجة سلسة للأحمال الثقيلة التي تصل إلى 1000 كجم مع وضع ± 1 مم.

توضح هذه التكوينات كيف توفر تقنية المؤازرة الحديثة وتصميمات الفرامل المزدوجة قوة تثبيت أكبر، والامتثال للسلامة، وثقة المشغل في مراحل الأحداث المباشرة.

4. 3. التركيب والوضع

1. رفع: يتم تعليقها على العوارض أو تركيبها على عربات كهربائية - مثالية للجولات بسبب صغر حجمها ونقاط التعليق القياسية.
2. ونش: مثبتة على الأرض أو الهياكل الثابتة؛ تتغير الاتجاهات عن طريق البكرات.
3. أهمية المرحلة: تُفضّل المسارح المتنقلة والمؤقتة استخدام الرافعات السلسلة (خفيفة الوزن وسريعة التركيب). أما المسارح الكبيرة الثابتة أو المسارح ذات المشاهد الطبيعية الثقيلة، فغالبًا ما تستخدم الرافعات (المثبتة على أرضية المسرح أو شبكة المنزل، لسحب الأحمال لمسافات طويلة).
4. ملاحظة التكامل: بالنسبة لأتمتة المناظر الطبيعية متعددة المحاور، تعمل الرافعات المؤازرة المدمجة في بيئات التحكم المستندة إلى EtherCAT على تمكين حركة المجموعة المتزامنة عبر محاور متعددة.
5. YZ DITEC في الممارسة العملية—ميزة رافعة رفع كهربائية

رافعات السلسلة الكهربائية ذات المحرك المؤازر من YZDITEC، عند إقرانها بنظام EtherCAT الخاص بنا إظهار وحدة التحكم في أتمتة التحكمتوفر حركة متعددة المحاور متزامنة فائقة الدقة، قابلة للتطوير حتى 128 محورًا. بفضل دقة تحديد المواقع ±1 مم، والسرعة القابلة للتعديل (0.01-0.5 متر/ثانية)، ومشفرات مطلقة مع ذاكرة لفقدان الطاقة، وردود فعل فورية لخلايا الحمل، يمكن لرافعات متعددة رفع أو إمالة أو تدوير أو تتبع جدران LED، والجسور ذات المناظر الخلابة، وعربات الأداء الطائرة، بتزامن تام على طول المسرح.

يتيح تكامل EtherCAT السريع مع محاكاة Pando 3D إمكانية البرمجة المسبقة الافتراضية والإعداد الفوري تقريبًا - مما يقلل وقت التثبيت في الموقع بنسبة تصل إلى 50 بالمائة - مع الحفاظ على السلامة المتوافقة مع BGV-C1 و EN 17206 و SIL3 للتحركات الحرجة للمعرض.

4. 4. خصائص طول السفر والسرعة

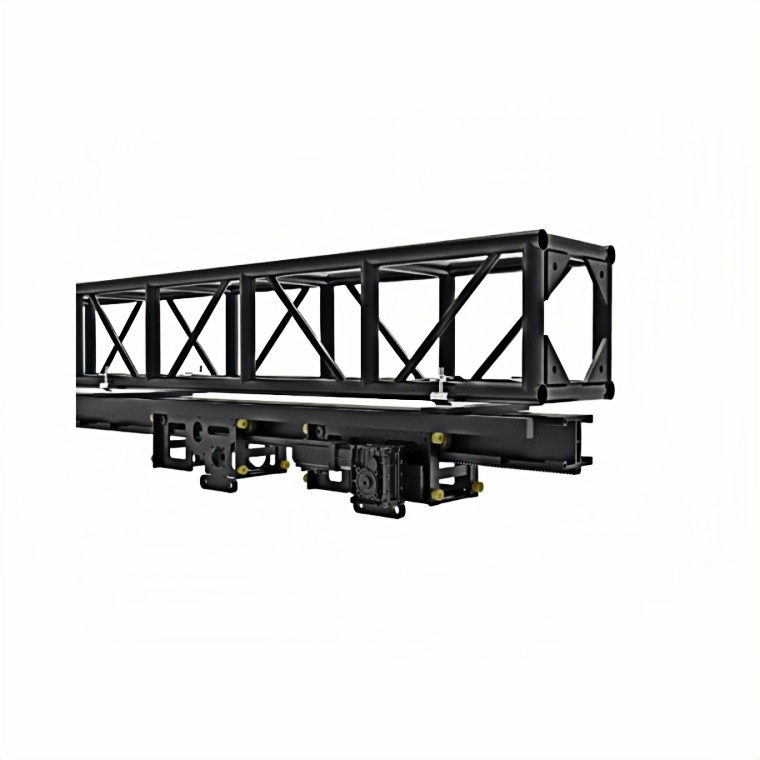

1. رفع: مثالية للرفع القصير (أطوال سلاسل عملية تتراوح بين متر وعشرات الأمتار) بدقة موضعية عالية؛ يمكن تعديل السرعات عبر محركات تردد متغير أو محركات سيرفو. عادةً ما يتم تحقيق مسافة حركة أطول للرافعات ذات السلسلة الحلقية باستخدام أنظمة العربات/المسارات بدلاً من نظام دوران الأسطوانة.
2. ونش: يمكن توفير مسافات سفر طويلة جدًا محدودة بطول الكابل وسعة الأسطوانة؛ تتغير سرعة الخط والتوتر مع طبقات الأسطوانة ما لم يتم تعويضها.
3. أهمية المرحلة: دقة مستوى المليمتر تفضل الرافعات ذات المحرك المؤازر؛ المهام ذات السفر الطويل تفضل الرافعات ذات التحكم في التشفير/الشد.

4. 5. القدرة وعامل الأمان

1. رفع: تتراوح أوزان رافعات الترفيه ذات السلسلة الحلقية بين بضع مئات من الكيلوجرامات وعشرات الأطنان؛ وعادةً ما تغطي رافعات الترفيه ذات السلسلة الحلقية ما بين 250 و2000 كيلوجرام للاستخدامات الشائعة على المسارح. تشترط المواصفتان "EN 14492-2" و"ASME B30.16" استخدام فرملة إضافية وأجهزة تحديد في الرافعات المخصصة للأفراد. ووفقًا للمواصفة "EN 818-7" (سلاسل الرافعات G80) والمعايير المخصصة للمسارح مثل "BGV-C1" و"EN 17206"، يُشترط على رافعات المسارح المخصصة لرفع الأحمال فوق الأشخاص استخدام سلاسل فولاذية سبائكية دقيقة التسامح مع عامل أمان أدنى يبلغ 8:1، وغالبًا ما يصل إلى 10:1 حسب الاستخدام.
2. ونش: يغطي أيضًا مئات الكيلوجرامات حتى قدرات متعددة الأطنان؛ ويتطلب ASME B30.7 التحكم في الكبح في حالات الطوارئ وإدارة الحبال.
3. أهمية المرحلة: يجب استخدام المعدات المعتمدة فقط لرفع الأفراد؛ ولا يجوز استخدام رافعات المواد والرافعات غير المعتمدة لرفع الأشخاص.
4. ملاحظة الشهادة: تشير الأجهزة المعتمدة وفقًا لمعايير BGV-C1 وEN 17206 والتي تحمل علامة CE إلى التصميم والاختبار والتوثيق المناسب للتشغيل فوق الأشخاص (أي المسموح لها بالتشغيل فوق المؤدين/الجمهور) عند استخدامها وفقًا لنطاق الشهادة.
5. مثال: تستخدم رافعات السلسلة YZDITEC سلاسل FEC G80 المصنوعة في اليابان من الفولاذ السبائكي عالي القوة مع عامل أمان يبلغ 12، وتصميم فرامل مزدوجة، وقابض يحد من الحمل الزائد، وأغطية مقاومة للغبار والماء IP65، مما يضمن تشغيلًا أكثر أمانًا في ظل ظروف حرجة.
6. مثال: تتميز رافعات YZDITEC بالفرملة الزائدة، وكشف السرعة الزائدة، ومراقبة الحمل إلكترونيًا، مما يوفر هوامش أمان عالية لعمليات الرفع ذات المناظر الخلابة أو المسرح الشاقة.

5. المعايير واللوائح (الواجب الالتزام بها)

5.1 الرافعة الكهربائية / رافعة الرفع:

1. "EN 14492-2:2019 - الرافعات: الرافعات والرافعات الآلية - الجزء 2: الرافعات الآلية" - متطلبات التصميم والفرامل والمحددات وعوامل السلامة والفحص/الاختبار.
2. "ASME B30.16 - الرافعات العلوية والسفلية والثابتة" - التركيب والصيانة والعلامات والتشغيل الآمن.
3. بالنسبة لسيناريوهات الترفيه/التواجد فوق الجمهور، توفر "EN 17206" والإرشادات الترفيهية الألمانية (تاريخيًا "BGV-C1"، والتي تم دمجها الآن في "توصيات DGUV") اختبارات إضافية ومتطلبات تشغيلية خاصة باستخدام المسرح؛ عادةً ما تكون مطابقة CE بالإضافة إلى هذه المراجع مطلوبة للسماح بالتشغيل فوق المؤدين/الجمهور.

5.2 الرافعة:

1. "ASME B30.7 - الرافعات" - الأسطوانة، ترتيب الحبل، الكبح، الاختبار والفحوصات.
2. تنطبق "توجيهات الآلات التابعة للاتحاد الأوروبي والتوافق مع معايير CE" على الرافعات؛ تحقق من قواعد التجهيز على المسرح الوطني ومتطلبات اعتماد الموقع للتشغيل فوق الأشخاص.

5.3 إرشادات التطبيق:

1. ل أسواق الاتحاد الأوروبي/أوروبا: التحقق من "EN 14492-2" (الرافعة)، و"EN 17206" (معدات المسرح)، وإعلان CE؛ تفضيل الأجهزة التي تحمل شهادة استخدام ترفيهي صريحة للتطبيقات التي يتواجد فيها أشخاص.
2. ل الأمريكتين:اتبع معيار ASME B30.16 للرافعات ومعيار ASME B30.7 للرافعات.

إذا كان تقييم المخاطر يتطلب مستوى عاليًا من السلامة الوظيفية لطبقة التحكم، فحدد "SIL3" أو مستويات سلامة السلامة المكافئة للتغطية التكرارية والتشخيصية.

6. سيناريوهات المرحلة والتوصيات

1. الجولات / المراحل المؤقتة: استخدم رافعات سيرفو حلقية السلسلة لتجهيزات مدمجة ومتزامنة ومنخفضة الضوضاء ودقيقة وسرعة منخفضة. على سبيل المثال، توفر رافعة سيرفو C1 معتمدة (500 كجم) فرامل كهرومغناطيسية مزدوجة، وخلية تحميل مدمجة، ومفاتيح حدية رباعية النقاط، وحماية IP65، ومشفرات مطلقة مع ذاكرة للموضع بعد انقطاع الطاقة، وتحديد موضع ±1 مم - وهي مناسبة للطيران الاستعراضي، ورافعات الجدران المتزامنة بتقنية LED، والانتقالات المناظرية الآلية.
2. حركات ذات مناظر طبيعية كبيرة (السفر الطويل): استخدم الرافعات أو الرافعات السلكية الأسطوانية المزودة بنظام تغذية مرتدة للمشفرات وإدارة الشد للمسافات الطويلة والأحمال الثقيلة. توفر سلاسل الرافعات عالية الأداء تحكمًا بالمحركات المؤازرة، وفرامل مزدوجة، ومراقبة متكاملة للحمل، وأنظمة منع التشابك لضمان موثوقية عمليات السفر الطويلة.
3. رفع الموظفين / المؤثرات الخاصة: استخدم فقط أنظمة رفع الأشخاص المعتمدة والمتوافقة مع الوثائق؛ ولا تستبدلها أبدًا برافعات المواد أو الرافعات غير الشخصية.

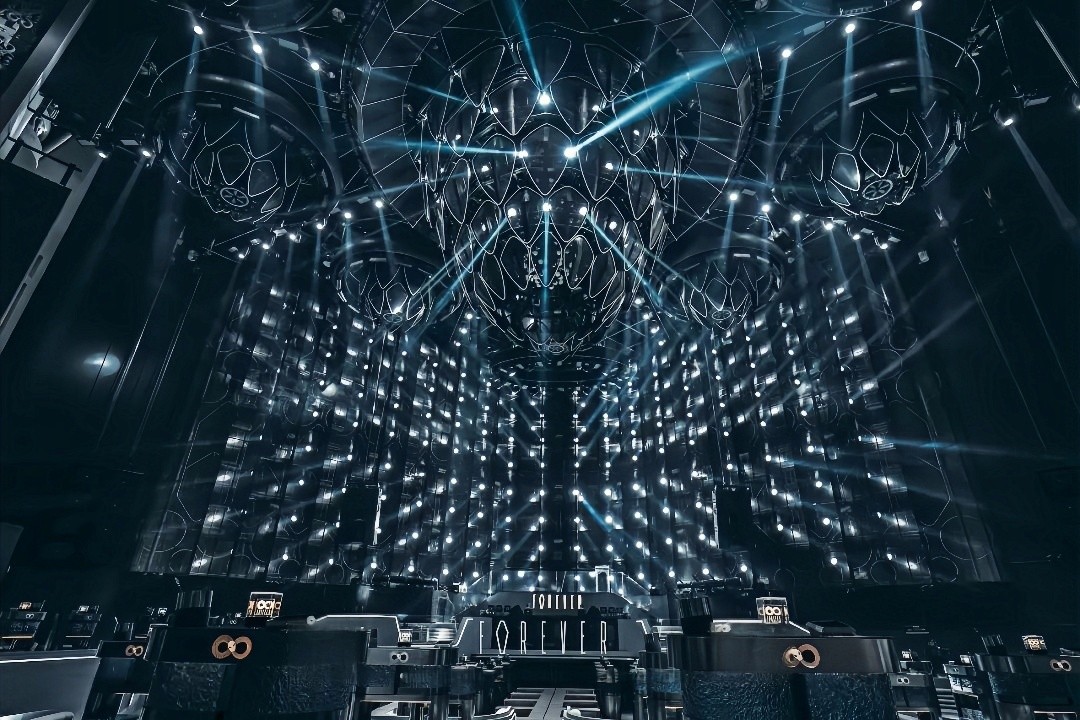

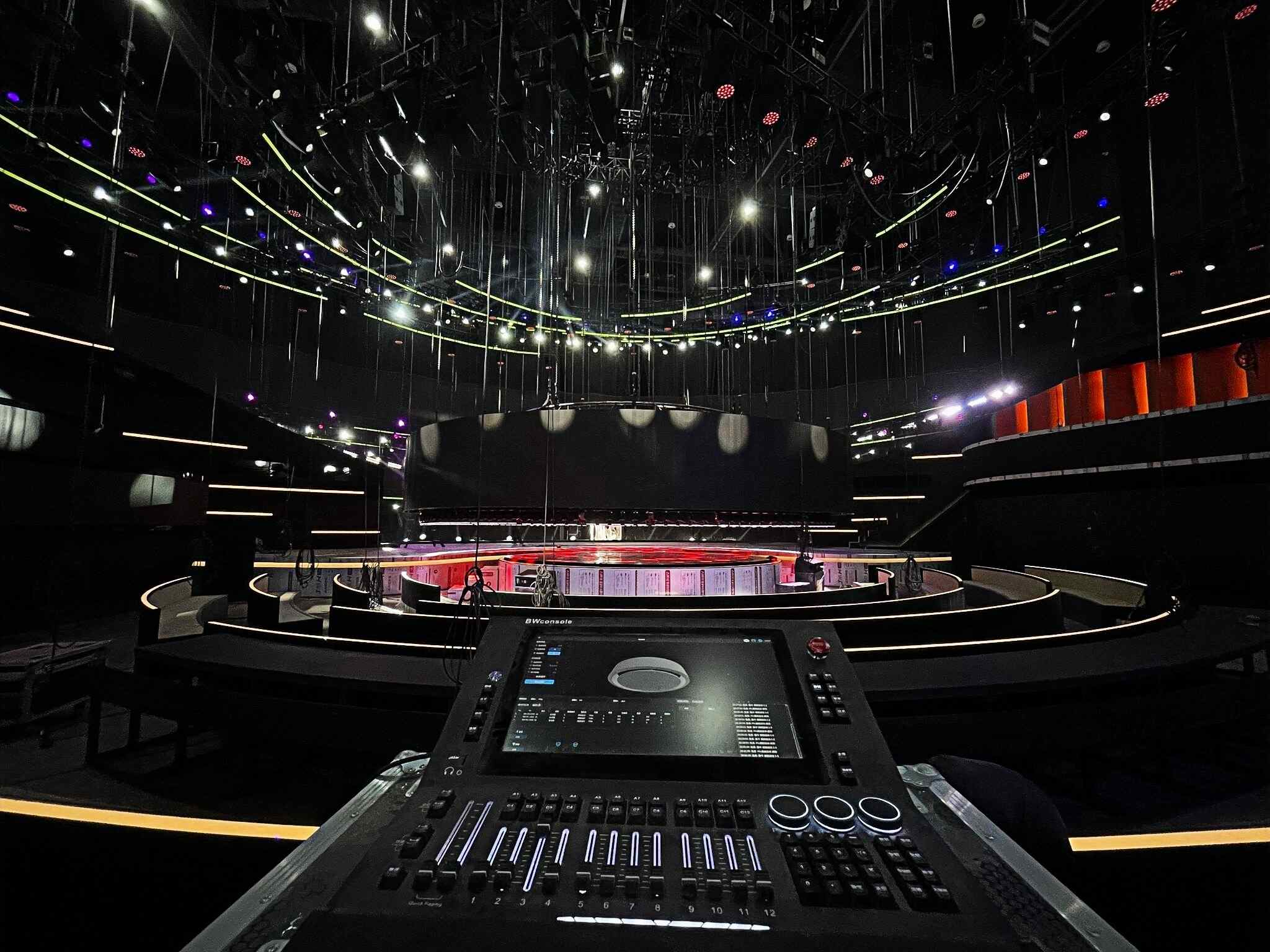

Forever Club: حل YZDITEC المتكامل للمرحلة مع رافعة مؤازرة ومحاكاة ثلاثية الأبعاد

7. عملية الاختيار المكونة من خمس خطوات

1. تقييم الظروف: اتجاه الحركة (رأسي، أفقي، مركب)، الحمل الأقصى، مسافة السفر، دورة العمل. (تردد الاستخدام).
2. اختيار المعدات الأولية: سفر قصير وتردد عالي ودقة عالية → رافعة سلسلة حلقية (محرك مؤازر عندما تكون الدقة منخفضة السرعة مهمة)؛ سفر طويل/سحب ثقيل وأفقي → رافعة حبل سلكي من نوع ونش أو أسطوانة.
3. التحقق من المعايير: الاتحاد الأوروبي → EN 14492-2 و EN 17206 / CE؛ المشاريع الأمريكية/الدولية → ASME B30.16 (رافعة) / ASME B30.7 (ونش).
4. التكرار في التصميم والسلامة: فرامل مزدوجة، ومفاتيح حدية، ومراقبة الحمل؛ للاستخدام من قبل الأشخاص، تتطلب شهادات ترفيه (BGV-C1 / EN 17206) وتأخذ في الاعتبار السلامة المكافئة لـ SIL3 لأنظمة التحكم.
5. اختبار القبول: اختبارات عدم التحميل والحمل الكامل، والتحقق من المحددات/الفرامل، وتسجيل تقارير الاختبار وجدول التفتيش في وثائق المشتريات.

8. نصائح الصيانة والمشكلات الشائعة

1. رافعة كهربائية: افحص سلسلة التحميل بحثًا عن أي تآكل أو استطالة، وتأكد من تزييت علبة التروس وارتدادها، وافحص الخطافات والملحقات، واختبر مفاتيح الحد الأقصى وأنظمة التوقف في حالات الطوارئ. ركز على فحص علبة التروس والسلسلة الخاص برافعات السلسلة الحلقية بدلًا من فحص الأسطوانة/الحبل السلكي.
2. ونش:فحص الحبل السلكي بحثًا عن الأسلاك المكسورة أو الالتواءات أو التآكل؛ والتأكد من لفه بشكل متساوٍ على الأسطوانة؛ ومراقبة درجة حرارة الفرامل أثناء السحب لمسافات طويلة.
3. جدول التفتيش (التوصيات):

1. يوميًا: فحص بصري، تزييت، وظيفة مفتاح الحد.
2. أسبوعيًا: اختبارات وظيفية للفرامل والمحددات؛ وفحوصات شد السلسلة/الكابل.
3. شهريًا/سنويًا: تفكيك وفحص الفرامل/التروس؛ إجراء اختبارات غير مدمرة على الأجزاء الحرجة؛ إجراء اختبارات الحمل المقدرة.
4. بالنسبة للمعدات المخصصة للعاملين في مجال الترفيه، يلزم إجراء فحص/شهادة سنوية من جهة خارجية والاحتفاظ بسجلات الاختبار لعمليات التدقيق التي يقوم بها الموقع/شركة التأمين.
5. ملحوظة: يتضمن دليل رافعة السلسلة الكهربائية الذكية المؤازرة من YZDITEC إرشادات صيانة مفصلة. كما يتضمن مخططات هيكلية واضحة لمساعدتك على فهم بنية الرافعة ومبادئ عملها وتكويناتها الرئيسية بشكل أفضل. يمكن للقراء العلامات الساخنة : رافعة مسرح كهربائية ونش المسرح حلول تجهيز المسرح جهاز التحكم عن بعد للرافعة الكهربائية معدات إنتاج الأحداث
