نظرة عامة على المنتج | |
▸وحدة التحكم والطاقة الأساسية لـمصمم حسب الطلبمعدات المسرح. ▸مصمم خصيصاً للتركيبات المخصصة.قم بتوصيله وابدأ العمل. ▸ التكامل الأصليمع نظام التحكم الخاص بالمحارب الأسود. ▸ التحديث دون إعادة تركيب التجهيزات— قم بتبديل المحرك ونظام الدفع؛ أما الهيكل وعلبة التروس ومعدات التجهيز فتبقى كما هي. ▸ مشفر مطلق— يتم الاحتفاظ بالوضع أثناء إيقاف التشغيل؛ ولا يتم إعادة التموضع عند إعادة التشغيل التالية. ▸ كبح الاهتزاز + الضبط التلقائي للقصور الذاتي— حركة هادئة ومستقرة تحت أحمال ميكانيكية متغيرة. ▸ التشغيل على الوحدة— إعداد نقطة الأصل، والتحريك، وتكوين الاتجاه، وتشخيص الإنذارات على اللوحة المحلية. ▸ من 1.3 كيلوواط إلى 7.5 كيلوواط، منصة واحدة — الرافعات، وعربات السكك الحديدية، وأنظمة شاشات LED، ومنصات الرفع؛ قطع غيار موحدة لجميع أسطولك. |
| وحدة تحكم محرك التيار المستمر BW-DC | |
| فئة | مواصفة |
| مدخل الطاقة | تيار متردد 380 فولت ±10%، 50-60 هرتز |
| دقة تحديد المواقع | قابل للتكرار ±0.1 مم |
| عرض نطاق الاستجابة | 3 كيلو هرتز |
| تواصل | إيثركات (دورة مزامنة 125 ميكروثانية) |
| توقف طارئ | الفئة 0 والفئة 1 (IEC 60204-1) |
| هندسة السلامة | نظام ثلاثي التكرار: حدود الأجهزة + حدود البرامج + مؤقت مراقبة وحدة التحكم الرئيسية |
| التحكم في الفرامل | دوائر فرامل مزدوجة احتياطية |
| حماية الحد | حدود البرمجيات / حدود تجاوز الأجهزة / حدود الإيقاف الطارئ / الحمل الزائد لخلية الحمل |
| وظائف اللوحة المحلية | تحديد نقطة الأصل، تحريك للأمام/للخلف، ضبط اتجاه المحرك، تشخيص الإنذارات، منفذ عصا التحكم |
| المراقبة الحرارية | نظام مدمج لتتبع درجة الحرارة مع تنبيه عن بعد |
| واجهات | إيثركات ×2، موصل خلية الحمل، موصل التحكم عن بعد، مجموعة مقابس طيران (ذكر + أنثى)، مفتاح طاقة أمان، موصل شديد التحمل، سلسلة إيقاف الطوارئ |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 50 درجة مئوية |
| النظام البيئي | وحدة أصلية في نظام المحارب الأسود؛ تقترن مع وحدة التحكم الرئيسية BW-MC و برنامج Pando ثلاثي الأبعاد |

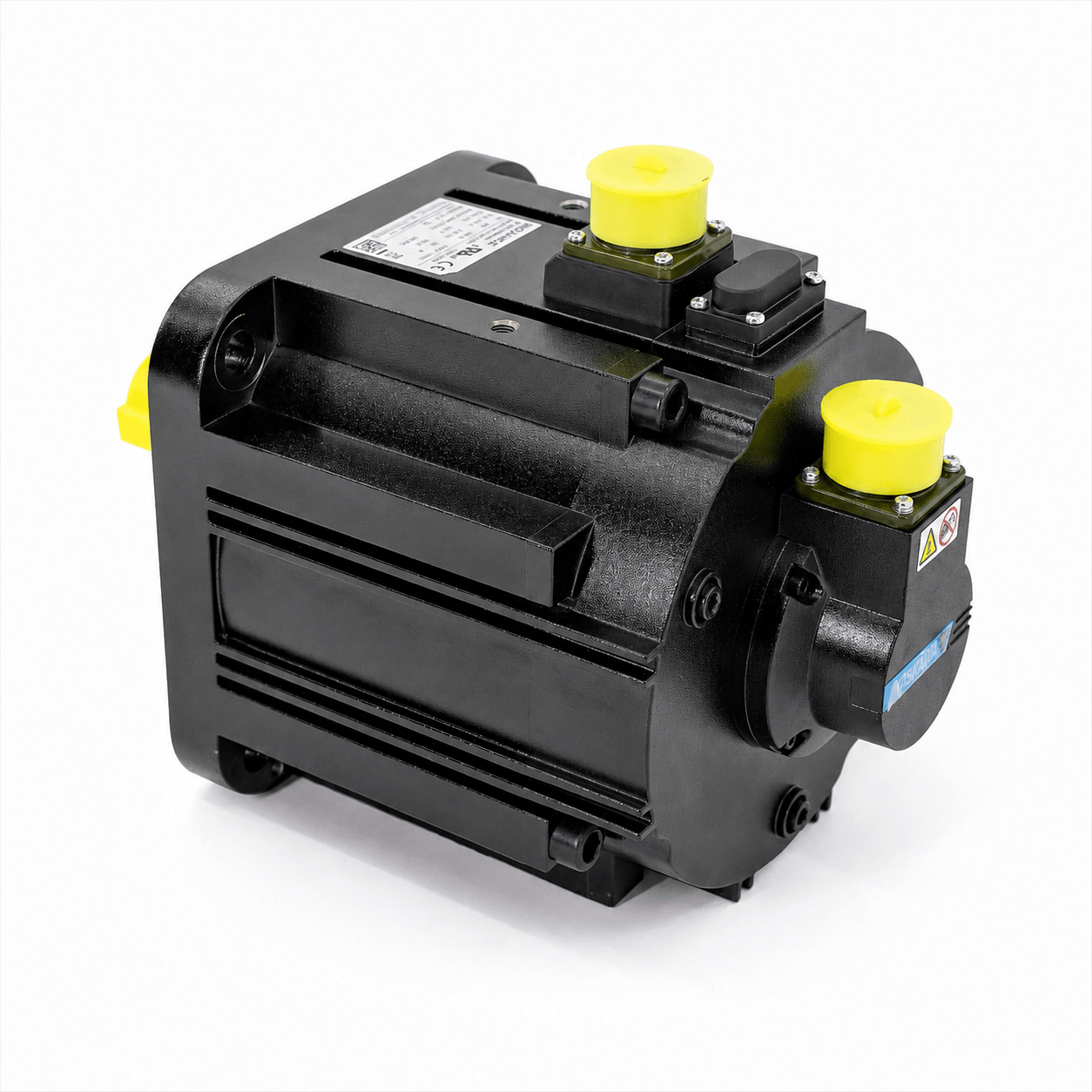

| محرك سيرفو (مرفق) | |
| فئة | مواصفة |
| نوع المشفر | مشفر دوار مطلق 23 بت (8,388,608 نبضة لكل دورة) |
| بروتوكول الاتصال | إيثر كات |
| معدلات الطاقة المتاحة | 1.3 كيلو واط / 1.8 كيلو واط / 2.9 كيلو واط / 4.4 كيلو واط / 5.5 كيلو واط / 7.5 كيلو واط |
| التطبيقات المتوافقة | |
| رافعات السلسلة المؤازرة - تركيب جديد أو ترقية للتحديث من محرك + مشفر تقليدي | |
| وحدات النقل النشطة لعربات السكك الحديدية الآلية | |
| أنظمة شاشات LED الحركية (محاور الحركة الخطية ومحاور الإمالة الدورانية) | |
| منصات رفع كهربائية مؤازرة ومنصات مقصية | |
| أنظمة أتمتة مسرحية مصممة خصيصًا تتطلب وحدات قيادة موزعة | |
| اندماج | |
| مجموعة محرك ومُحرك سيرفو BW هي وحدة أصلية في نظام المحارب الأسوديتصل مباشرة بـ وحدة التحكم الرئيسية للمحركات المؤازرة BW-MC عبر بنية حلقة EtherCAT ويمكن الوصول إليها بالكامل داخل برنامج محاكاة ثلاثي الأبعاد Pando للمعاينة المسبقة وبرمجة الإشارات. لا حاجة إلى جسور بروتوكول خارجية. لا توجد طبقات تكوين إضافية. | |
| تتوفر إرشادات اختيار تصنيف المحرك وتخصيص الواجهة الميكانيكية عند الطلب. تواصل مع شركة YZDITEC للحصول على تكوين خاص بالتطبيق. | |

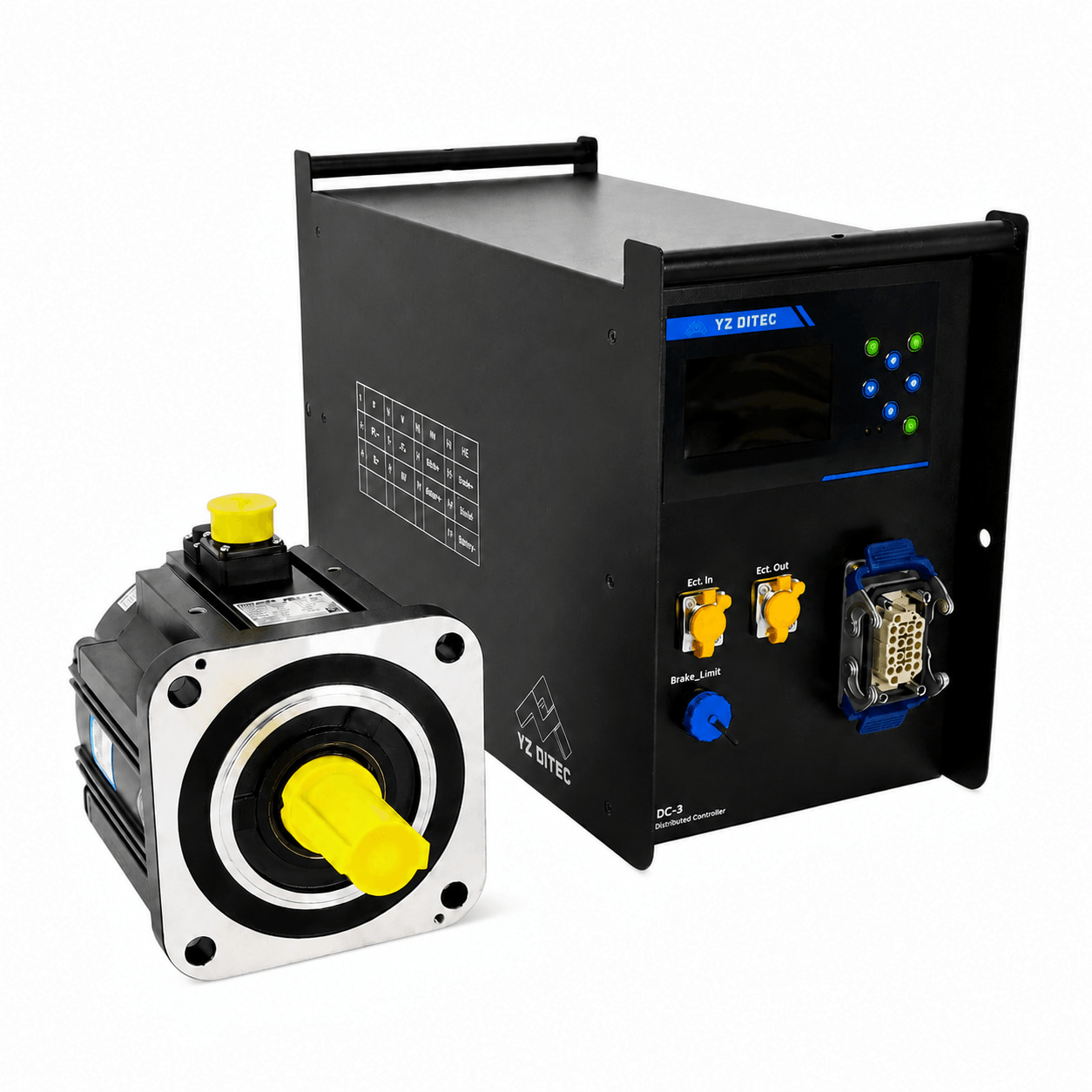

نظرة عامة على المنتجمجموعة محرك سيرفو BW يُعدّ نظام YZDITEC حلاً مُصمماً خصيصاً لأتمتة المسارح الاحترافية، حيث يجمع بين وحدة تحكم محرك التيار المستمر BW-DCبمحرك سيرفو متوافقفي مجموعة واحدة جاهزة للنشر. وحدة التحكم في محرك BW-DC هي وحدة الحركة الذكية لنظام المحارب الأسود: يدير هذا النظام التحكم المؤازر ذو الحلقة المغلقة في الوقت الفعلي، ودوائر الكبح المزدوجة الاحتياطية، والحماية الرباعية ضد حدود التشغيل، ومزامنة EtherCAT عبر جميع المحاور المتصلة. وبفضل اقترانه بمحرك مؤازر عالي الأداء مزود بمشفّر مطلق، يوفر النظام دقة تحديد مواقع دون المليمتر في الرافعات، وعربات السكك الحديدية، ومنصات الرفع، وأي منصة عرض مصممة خصيصًا - سواء كانت جديدة أو مُعدّلة. متوفر بخمسة تصنيفات لمحرك الأقراص:1.3 كيلو واط / 1.8 كيلو واط / 2.9 كيلو واط / 4.4 كيلو واط / 5.5 كيلو واط / 7.5 كيلو واط ▸وحدة التحكم والطاقة الأساسية لـمصمم حسب الطلبمعدات المسرح. ▸مصمم خصيصاً للتركيبات المخصصة.قم بتوصيله وابدأ العمل. ▸ التكامل الأصليمع نظام التحكم الخاص بالمحارب الأسود. ▸ التحديث دون إعادة تركيب التجهيزات— قم بتبديل المحرك ونظام الدفع؛ أما الهيكل وعلبة التروس ومعدات التجهيز فتبقى كما هي. ▸ مشفر مطلق— يتم الاحتفاظ بالوضع أثناء إيقاف التشغيل؛ ولا يتم إعادة التموضع عند إعادة التشغيل التالية. ▸ كبح الاهتزاز + الضبط التلقائي للقصور الذاتي— حركة هادئة ومستقرة تحت أحمال ميكانيكية متغيرة. ▸ التشغيل على الوحدة— إعداد نقطة الأصل، والتحريك، وتكوين الاتجاه، وتشخيص الإنذارات على اللوحة المحلية. ▸ من 1.3 كيلوواط إلى 7.5 كيلوواط، منصة واحدة — الرافعات، وعربات السكك الحديدية، وأنظمة شاشات LED، ومنصات الرفع؛ قطع غيار موحدة لجميع أسطولك.
