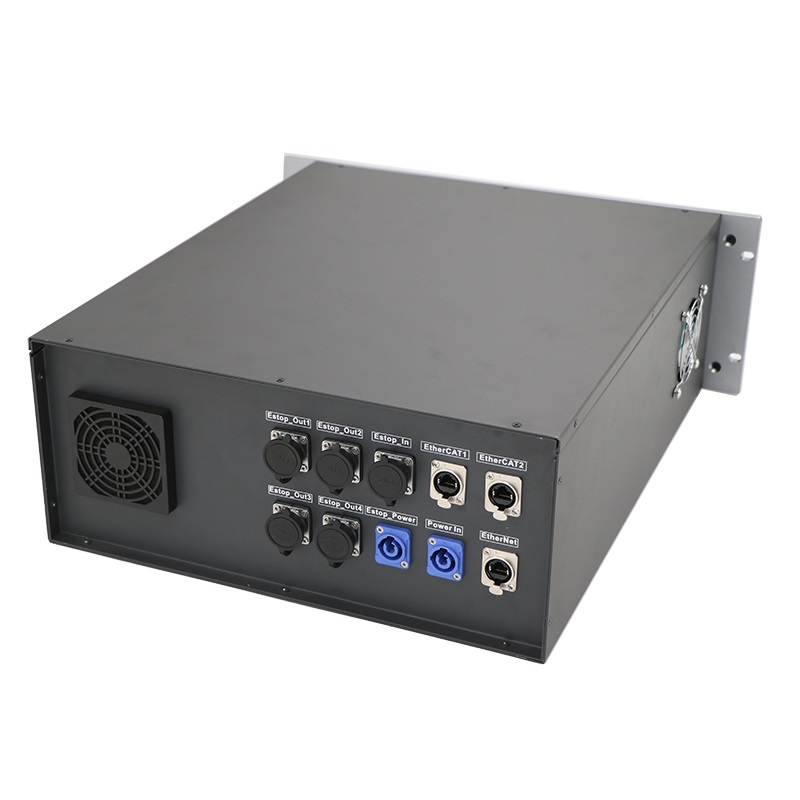

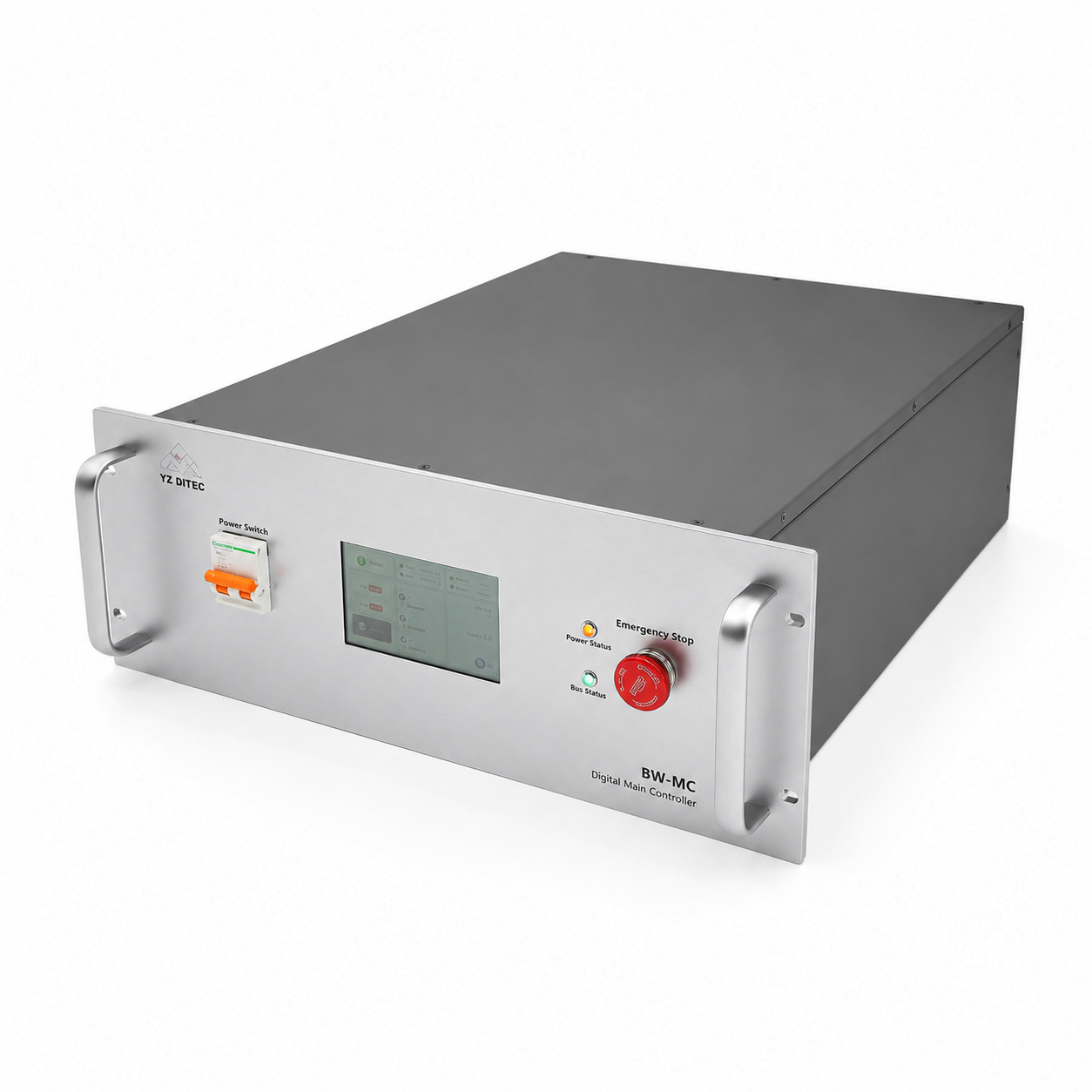

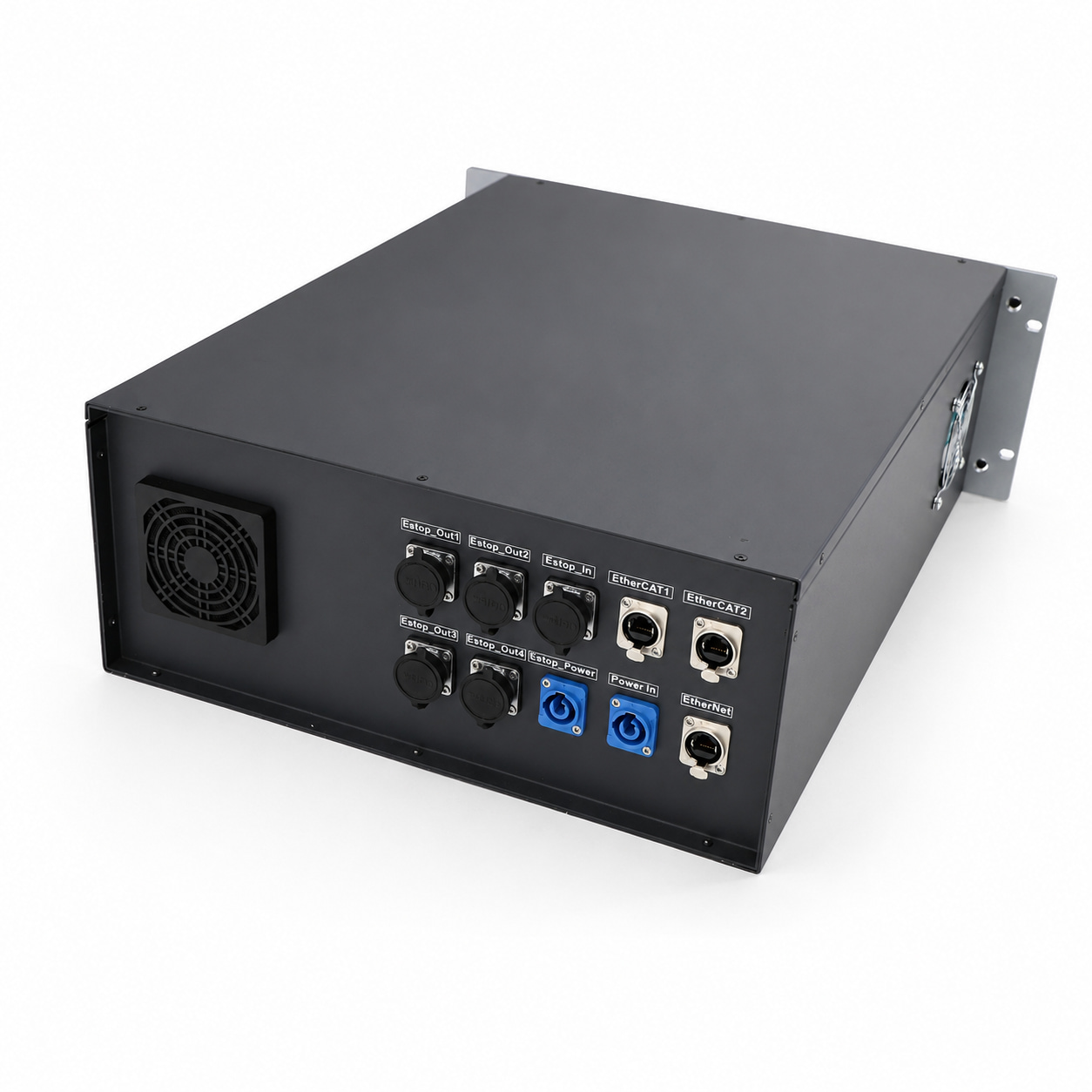

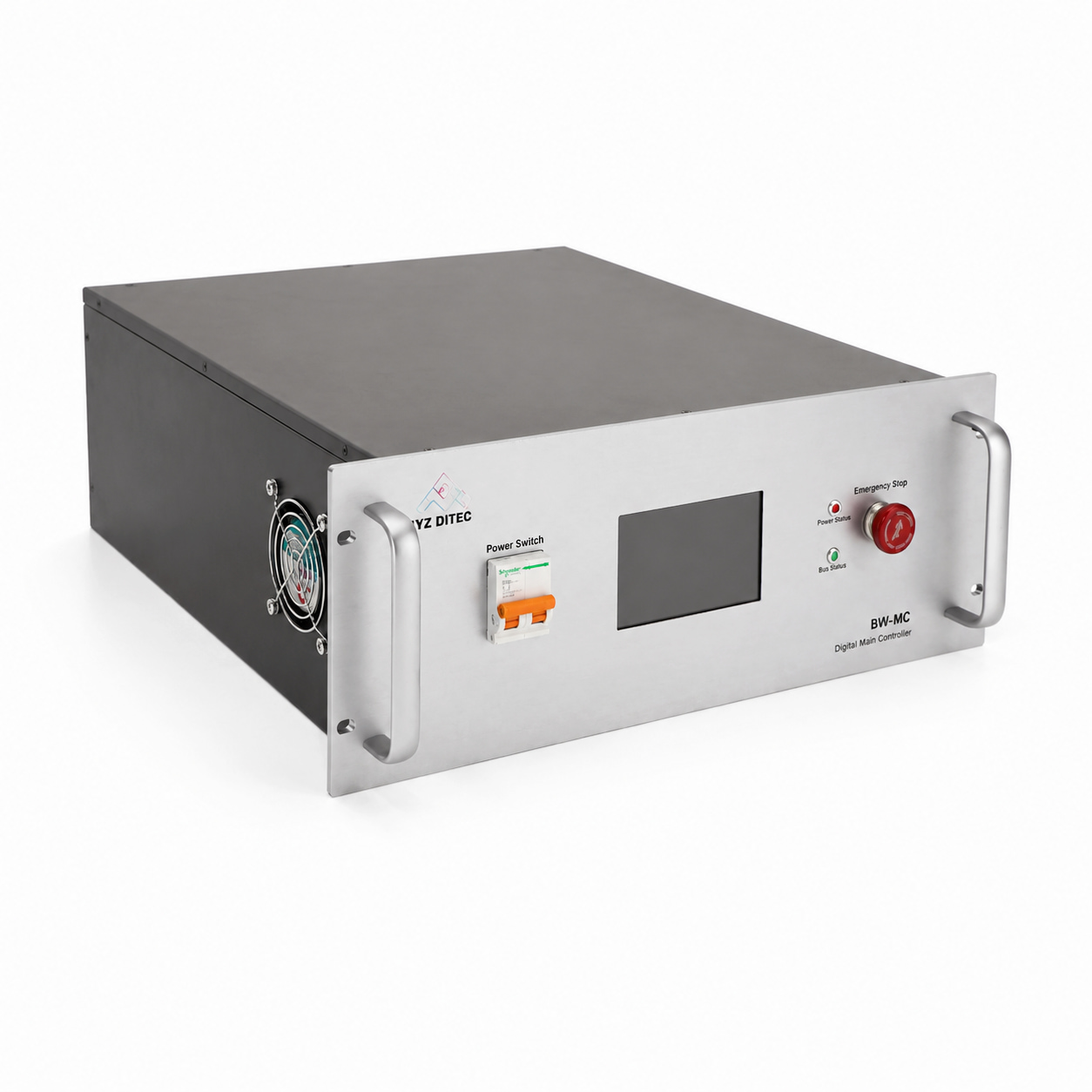

وحدة التحكم الرئيسية - المعالج المركزي لأتمتة المسرح

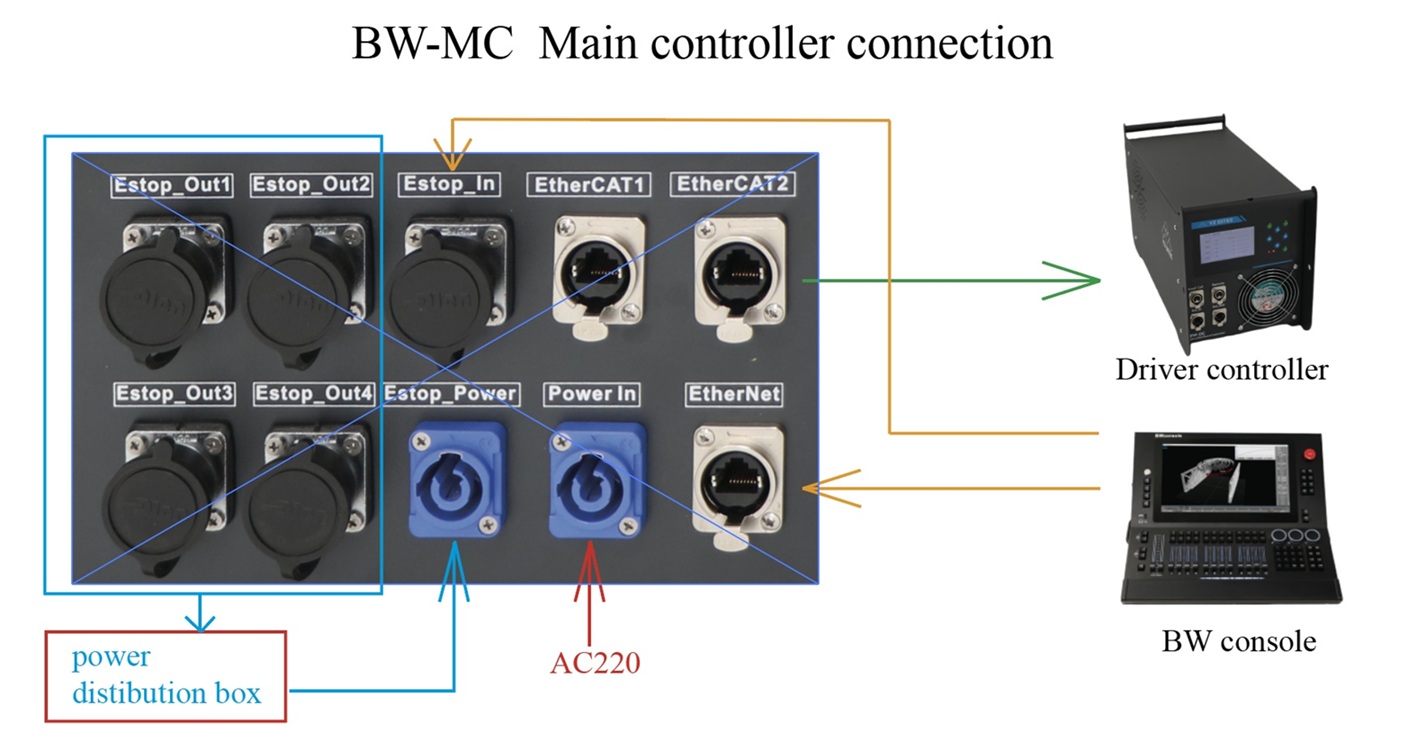

ال وحدة تحكم BW يحدث ثورة في أتمتة المسرح أول محطة تحكم متكاملة الجمع: التحكم في الحركة على مستوى الصناعة (دقة 0.1 مم) محاكاة Pando 3D المضمنة (سير عمل حلقة مغلقة من الافتراضي إلى الحقيقي) هندسة معمارية مُحسّنة للإيجار (النشر الفوري) المزايا الأساسية 1. المزامنة الافتراضية والحقيقية، "التصحيح ثلاثي الأبعاد، والتنفيذ بثقة"" البرمجة دون اتصال بالإنترنت:تصور مسبقًا المشاهد المعقدة في Pando 3D البروفات الافتراضية:اختبار الإشارات دون تحريك الآلات المادية التعديل في الوقت الفعلي:تتم مزامنة التعديلات في الموقع تلقائيًا مع المحاكاة 2. اختبار الموثوقية ميزة الفائدة الفنية وضع التوقف الكهربائي ثنائي الوضع يتوافق مع EN 60204-1 Cat.0 (انقطاع التيار الكهربائي) و Cat.1 (التوقف المتحكم فيه) الاتصالات عبر الألياف الضوئية نقل إشارة خالية من التداخل لمسافة تزيد عن 2 كم إلى وحدة التحكم الرئيسية BW-MC™ تكامل DMX512 تشغيل سلس من وحدات التحكم في الإضاءة (ArtNet/sACN اختياري)

الابتكار الأساسي: "محاكاة بثقة، تنفيذ بدقة"تحدث Pando 3D ثورة في أتمتة المسرح باعتبارها أول نظام تحكم افتراضي متكامل بالكامل، حيث تعمل على تحويل المحاور المؤازرة المادية (الرافعات/المصاعد/الأقراص الدوارة) إلى عناصر افتراضية قابلة للبرمجة لإنتاج مسبق خالٍ من المخاطر.الميزات الرئيسية1. تقنية التوأم الرقميتعيين المحور 1:1:مرآة 256+ محرك سيرفو في الفضاء الافتراضيمنع الاصطدام:الكشف عن مخاطر التداخل قبل التحميلمعاينة فنية:تصور الحركات المعقدة باستخدام مزامنة الإضاءة/الوسائط2. مزايا سير العملالطريقة التقليديةحلول باندو ثلاثية الأبعادأسابيع من تصحيح الأخطاء في الموقعبروفة افتراضية غير متصلة بالإنترنتتعديلات التجربة والخطأتنفيذ دقيق من المرة الأولىالتصور المسبق المحدودمحاكاة عرض ثلاثية الأبعاد كاملة

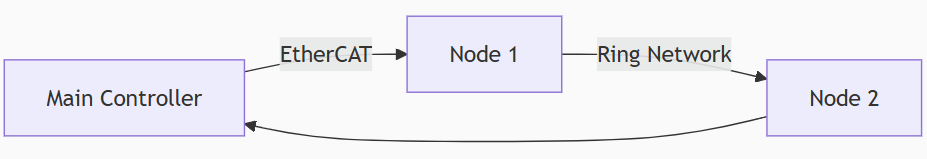

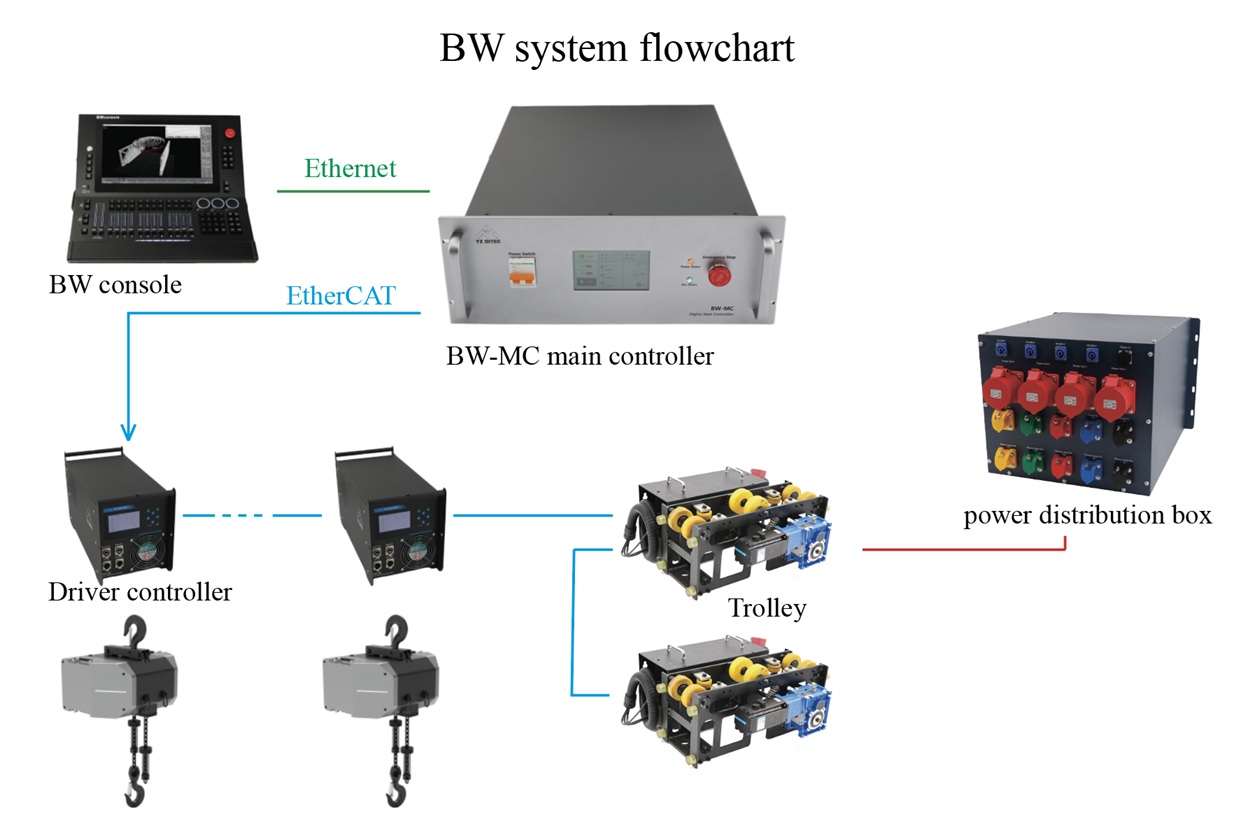

النواة الذكية لنظام أتمتة المسرح Black Warriorنظرة عامة على النظامتم تطويره بواسطة واي زد ديتيك، BW-MC هو الدماغ المركزي المتحكم للآلات المسرحية الاحترافية، تجمع بين:✔ التحكم المتزامن متعدد المحاور (حتى 256 محورًا)✔ دقة أقل من المليمتر (دقة تحديد المواقع ±0.5 مم)✔ هندسة معمارية مُحسّنة للإيجار (قابلة للتطوير والتعديل)الميزات الرئيسية1. التحكم المتقدم في الحركةيعتمد على EtherCAT الطوبولوجيا (معدل تحديث 1 مللي ثانية)تعيين المحور الافتراضي للمسارات المعقدة2. الإدارة الذكيةتشخيصات صحة المحركتنبيهات عتبة درجة الحرارة/الحمل3. نظام بيئي للسلامةثلاثي التكرار دوائر إيقاف الطاقة (الفئة 0/1/2)ضبط الحد الديناميكي أثناء التشغيل

وحدة تحكم الحركة الدقيقة لأتمتة المسرحنظرة عامة على المنتجال وحدة تحكم محرك BW-DC هي وحدة تحكم في الحركة عالية الأداء لـ نظام المحارب الأسودصُممت بواسطة YZ DITEC لآلات المسرح الاحترافية. صُممت لتتوافق مع وحدة التحكم الرئيسية في سيرفو BW-MC (معالج مركزي لأتمتة المرحلة)، فهو يوفر:التحكم الدقيق متعدد المحاور للرافعات/الونشات المؤازرةالنشر السريع و تكوينات قابلة للتطوير لأسواق الإيجارالمراقبة في الوقت الحقيقي محرك سيرفو مشفر مطلقالميزات الرئيسيةأداءالسلامة والتحكم✔ تخطيط مرن:يتحكم في وحدات تنفيذ متعددة بحركة متزامنة✔ السلامة ثلاثية الطبقات:يجمع بين الأجهزة والبرامج وضمانات وحدة التحكم الرئيسية✔ دقة عالية:دقة تحديد المواقع دون المليمتر لأتمتة سلسة✔ وحدة السلامة المدمجة:حماية من الحمل الزائد، التحكم المزدوج في الفرامل، اكتشاف الحد✔ البيانات في الوقت الحقيقي:تغذية راجعة مستمرة على موضع المحرك والسرعة وعزم الدوران✔ تكوين اللوحة:إعداد معلمات المحرك المحلي ومراقبة الحالة

إدارة طاقة قوية لأنظمة أتمتة بلاك واريور1. توزيع الطاقة بمستوى احترافيإدارة الأحمال المتوازنة:يمنع اختلال التوازن الطوريتصميم متتالي:قابلة للتوسعة للتركيبات الكبيرة2. تعزيز السلامةحماية مزدوجة المستوى:قواطع حرارية مغناطيسيةمفاتيح قطع الطوارئالمؤشرات البصرية: مصابيح LED لحالة الطور3. البناء الجاهز للجولةخيار حالة الطيران:حشوة إسفنجية 50 ممموصلات حاصلة على تصنيف IP54
