نظام التحكم الميكانيكي للمرحلة - وحدة التحكم في القيادة

ال رافعة سيرفو C1 هي رافعة دقيقة متوافقة مع معايير BGV-C1 وEN 17206 وSIL3 ومصممة للمراحل الصعبة والأماكن الحية.تكوين السلامة:فرامل كهرومغناطيسية مزدوجة، فئة 0/1 E-stop، خلية تحميل متكاملة، مفاتيح حدية بأربع نقاط، حماية IP65، ترميز مطلق وذاكرة موضع بعد فقدان الطاقة.الدقة والتحكم: ±1 مم تحديد المواقع مع استجابة سريعة للحلقة المغلقة وتثبيت موثوق للموضع.الحركة والصوتيات:حركة فائقة السلاسة (25–42 م/دقيقة)، سرعة قابلة للتعديل 0.01–0.5 م/ثانية، تحليق بسرعة صفرية وضوضاء منخفضة (~68 ديسيبل).القوة والموثوقية:سلسلة FEC G80 (سلامة 12:1) لقوة تحمل عالية.بفضل الاقتران مع EtherCAT plug-and-play وBlack Warrior (BW-Console + Pando 3D)، فإنه يتيح الإعداد السريع والمزامنة المثالية للأنظمة المسرحية الآلية - الدعائم الآلية ووحدات المسرح، وشاشات LED/جدران الفيديو، وأنظمة المسار والمسرح الآلية، وعوارض الإضاءة، وأنظمة الطيران للمؤدين - مثالية للمعارض والمسارح والتلفزيون والحفلات الموسيقية والنوادي والعروض السياحية.المواصفات الأساسيةيكتبرافعة يتم التحكم بها بواسطة محرك سيرفو 500 كجمسلسلةسباق FEC الياباني (بطول 25 مترًا)الجهد االكهربىتيار متردد 380 فولت ثلاثي الطوريتحكممحاكاة BW-Console + Pando 3D

ال وحدة تحكم BW يحدث ثورة في أتمتة المسرح أول محطة تحكم متكاملة الجمع:التحكم في الحركة على مستوى الصناعة (دقة 0.1 مم)محاكاة Pando 3D المضمنة (سير عمل حلقة مغلقة من الافتراضي إلى الحقيقي)هندسة معمارية مُحسّنة للإيجار (النشر الفوري)المزايا الأساسية1. المزامنة الافتراضية والحقيقية، "التصحيح ثلاثي الأبعاد، والتنفيذ بثقة""البرمجة دون اتصال بالإنترنت:تصور مسبقًا المشاهد المعقدة في Pando 3Dالبروفات الافتراضية:اختبار الإشارات دون تحريك الآلات الماديةالتعديل في الوقت الحقيقي:تتم مزامنة التعديلات في الموقع تلقائيًا مع المحاكاة2. اختبار الموثوقيةميزةالفائدة الفنيةوضع التوقف الكهربائي ثنائي الوضعيتوافق مع EN 60204-1 Cat.0 (قطع الطاقة) و Cat.1 (إيقاف التحكم)الاتصالات عبر الألياف الضوئيةنقل إشارة خالية من التداخل لمسافة تزيد عن 2 كم إلى وحدة التحكم الرئيسية BW-MC™تكامل DMX512التشغيل السلس من وحدات التحكم في الإضاءة (ArtNet/sACN اختياري)

الابتكار الأساسي: "محاكاة بثقة، تنفيذ بدقة"تحدث Pando 3D ثورة في أتمتة المسرح باعتبارها أول نظام تحكم افتراضي متكامل بالكامل، حيث تعمل على تحويل المحاور المؤازرة المادية (الرافعات/المصاعد/الأقراص الدوارة) إلى عناصر افتراضية قابلة للبرمجة لإنتاج مسبق خالٍ من المخاطر.الميزات الرئيسية1. تقنية التوأم الرقميتعيين المحور 1:1:مرآة 256+ محركات سيرفو في الفضاء الافتراضيمنع الاصطدام:الكشف عن مخاطر التداخل قبل التحميلمعاينة فنية:تصور الحركات المعقدة باستخدام مزامنة الإضاءة/الوسائط2. مزايا سير العملالطريقة التقليديةحلول باندو ثلاثية الأبعادأسابيع من تصحيح الأخطاء في الموقعبروفة افتراضية غير متصلة بالإنترنتتعديلات التجربة والخطأتنفيذ دقيق من المرة الأولىالتصور المحدودمحاكاة عرض ثلاثية الأبعاد كاملة

النواة الذكية لنظام أتمتة المسرح Black Warriorنظرة عامة على النظامتم تطويره بواسطة واي زد ديتيك، BW-MC هو الدماغ المركزي المتحكم للآلات المسرحية الاحترافية، تجمع بين:✔ التحكم المتزامن متعدد المحاور (حتى 256 محورًا)✔ دقة أقل من المليمتر (دقة تحديد المواقع ±0.5 مم)✔ هندسة معمارية مُحسّنة للإيجار (قابلة للتطوير والتعديل)الميزات الرئيسية1. التحكم المتقدم في الحركةيعتمد على EtherCAT الطوبولوجيا (معدل تحديث 1 مللي ثانية)تعيين المحور الافتراضي للمسارات المعقدة2. الإدارة الذكيةتشخيصات صحة المحركتنبيهات عتبة درجة الحرارة/الحمل3. نظام بيئي للسلامةثلاثي التكرار دوائر إيقاف الطاقة (الفئة 0/1/2)ضبط الحد الديناميكي أثناء التشغيل

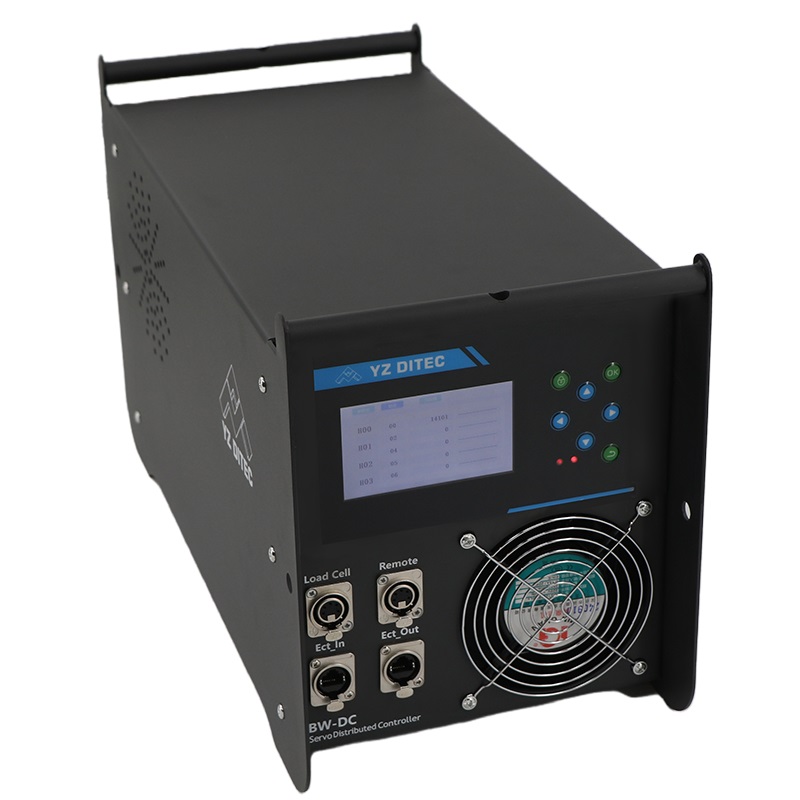

وحدة تحكم الحركة الدقيقة لأتمتة المسرحنظرة عامة على المنتجال وحدة تحكم محرك BW-DC هي وحدة تحكم في الحركة عالية الأداء لـ نظام المحارب الأسودصُممت بواسطة YZ DITEC لآلات المسرح الاحترافية. صُممت لتتوافق مع وحدة التحكم الرئيسية في سيرفو BW-MC (معالج مركزي لأتمتة المرحلة)، فهو يوفر:التحكم الدقيق متعدد المحاور للرافعات/الونشات المؤازرةالنشر السريع و تكوينات قابلة للتطوير لأسواق الإيجارالمراقبة في الوقت الحقيقي محرك سيرفو ذو ترميز مطلقالميزات الرئيسيةأداءالسلامة والتحكم✔ تخطيط مرن:يتحكم في وحدات تنفيذ متعددة بحركة متزامنة✔ السلامة ثلاثية الطبقات:يجمع بين الأجهزة والبرامج وضمانات وحدة التحكم الرئيسية✔ دقة عالية:دقة تحديد المواقع دون المليمتر لأتمتة سلسة✔ وحدة السلامة المدمجة:حماية من الحمل الزائد، التحكم المزدوج في الفرامل، اكتشاف الحد✔ البيانات في الوقت الحقيقي:تغذية راجعة مستمرة على موضع المحرك والسرعة وعزم الدوران✔ تكوين اللوحة:إعداد معلمات المحرك المحلي ومراقبة الحالة

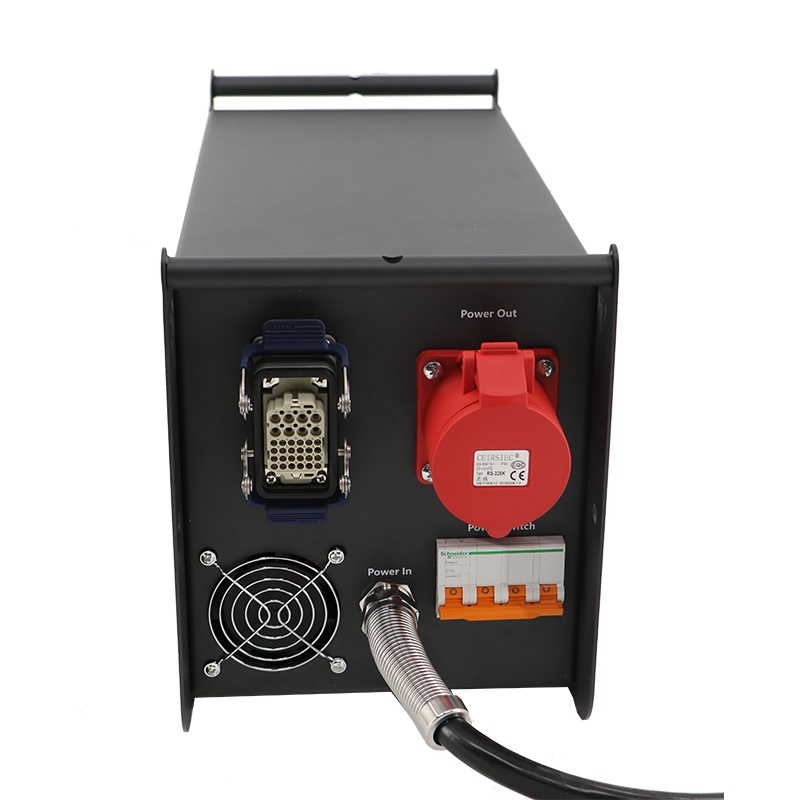

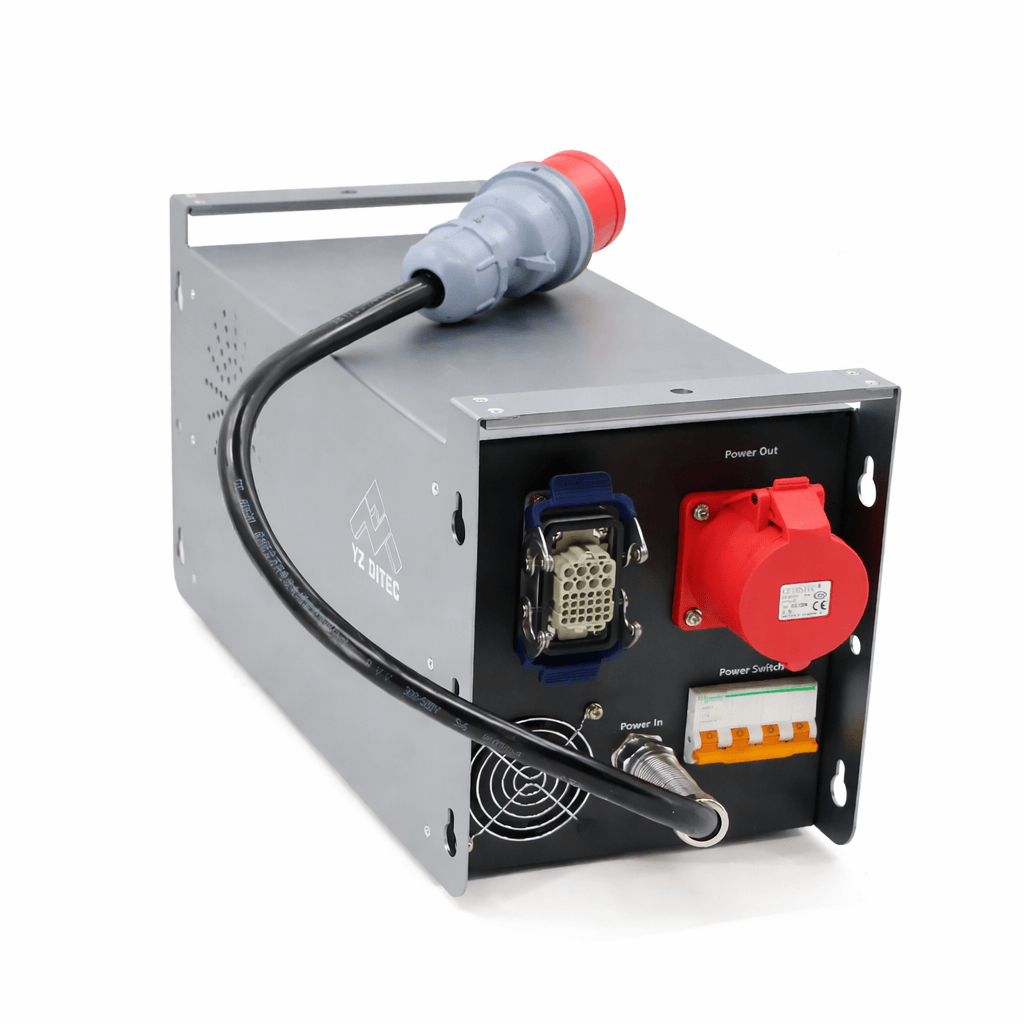

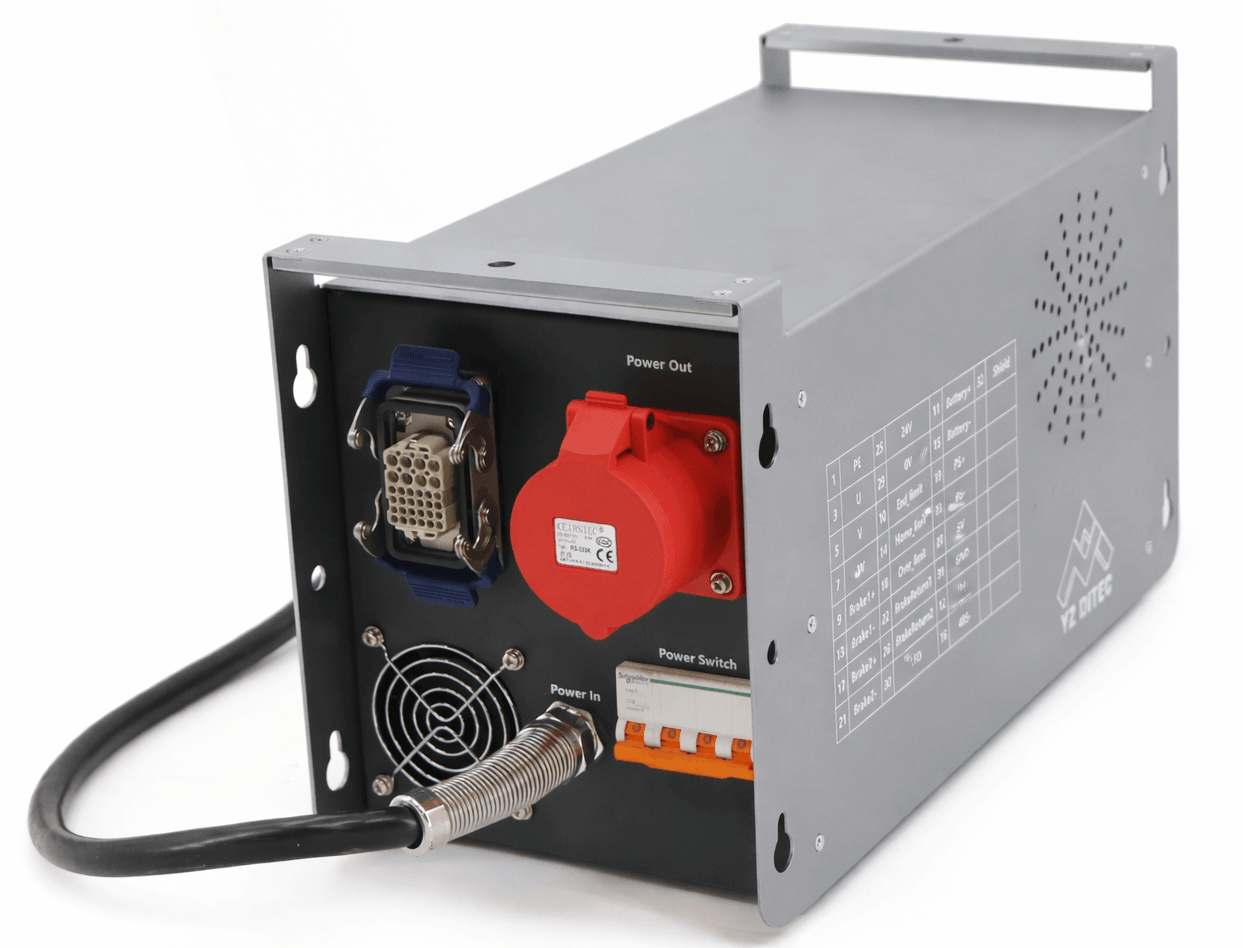

إدارة طاقة قوية لأنظمة أتمتة بلاك واريور1. توزيع الطاقة بجودة احترافيةإدارة الأحمال المتوازنة:يمنع اختلال التوازن الطوريتصميم متتالي:قابلة للتوسعة للتركيبات الكبيرة2. تعزيز السلامةحماية مزدوجة المستوى:قواطع حرارية مغناطيسيةمفاتيح قطع الطوارئالمؤشرات البصرية: مصابيح LED لحالة الطور3. بناء جاهز للجولةخيار حالة الطيران:حشوة إسفنجية 50 ممموصلات حاصلة على تصنيف IP54
