منصة رفع علوية تعمل بالطاقة الحركية | جوروجرام، الهند - مركز مؤتمرات وزارة النقل (A-DOT) التابع لمؤسسة GNH

ملخص

يُعدّ مركز A DOT التابع لشركة GNH وجهةً فاخرةً للمؤتمرات والفعاليات في جوروجرام، وقد بُني خصيصًا لاستضافة الحفلات الكبيرة، والإنتاجات المؤسسية، والمآدب الراقية. تطلّب المشروع تركيب نظام إضاءة علويّ حركيّ ثابت قادر على تغيير الشكل الهندسيّ للغرفة في أيّ فعالية، ليس من خلال تغييرات الديكور، بل من خلال نظام شد آلي قابل للبرمجة والاستدعاء بالكامل.

قامت شركة YZDITEC بتوريد وتركيب المعدات. محور 48 رافعة سيرفو نظام يتحكم النظام في 16 حلقة دعامة مستطيلة الشكل مرتبة في 4 مجموعات مستقلة. كل حلقة قابلة للبرمجة بشكل فردي من حيث ارتفاع الرفع وزاوية الميل وإزاحة الارتفاع. تتم الحركة عبر كامل الهيكل بشكل متزامن أو متداخل - حيث تتحرك الحلقات المختلفة إلى مواقع مختلفة في وقت واحد، وبشكل موثوق، بناءً على إشارة واحدة.

مواصفات النظام

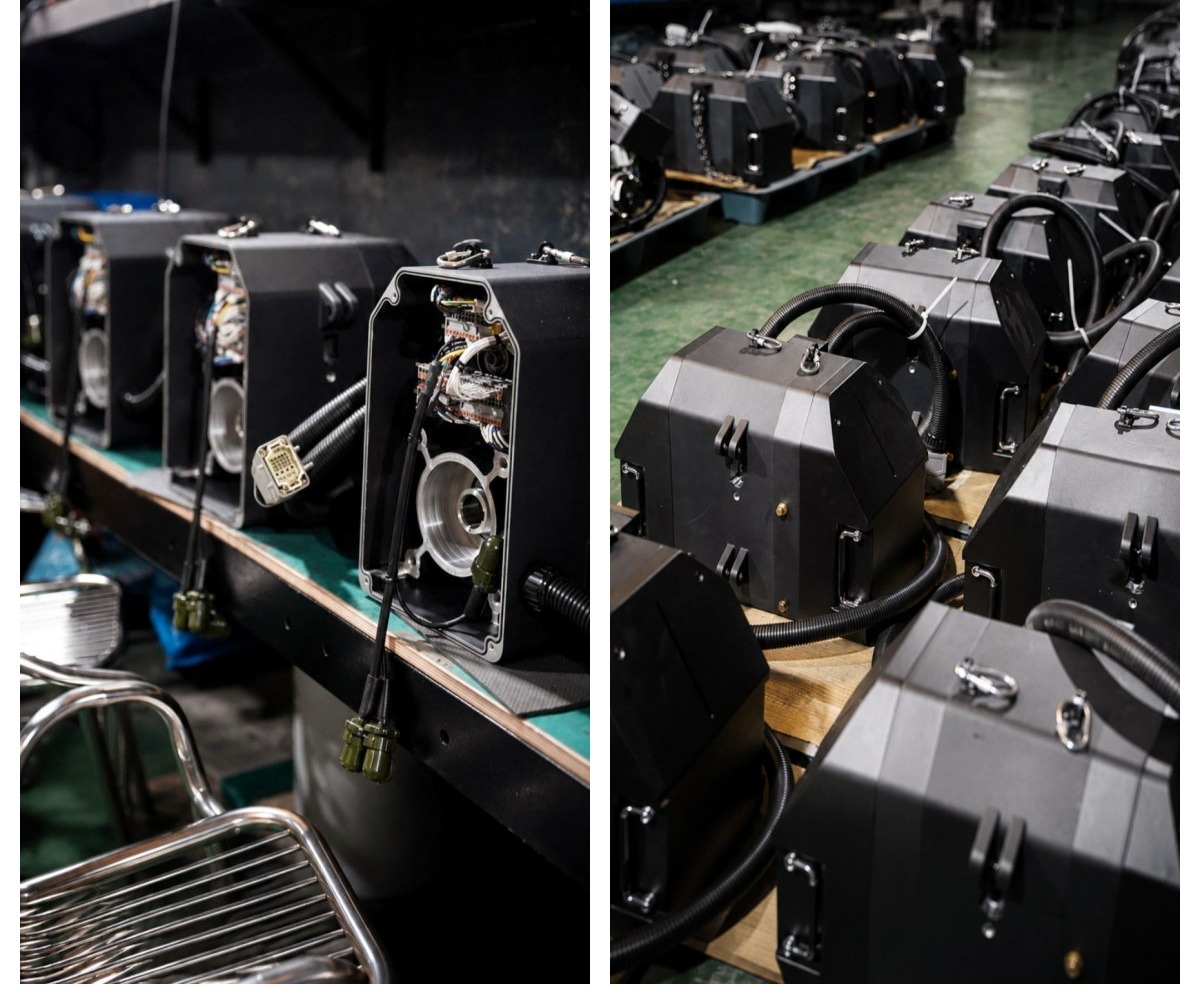

• 48 × رافعات سلسلة مؤازرةحاصل على شهادة BGV C1
• حمولة التشغيل الآمنة المقدرة: 500 كجم لكل عملية رفع
• أقصى مسافة للقطع: 15 مترًا
• أجهزة تشفير مطلقة؛ دقة تحديد المواقع ±1 مم

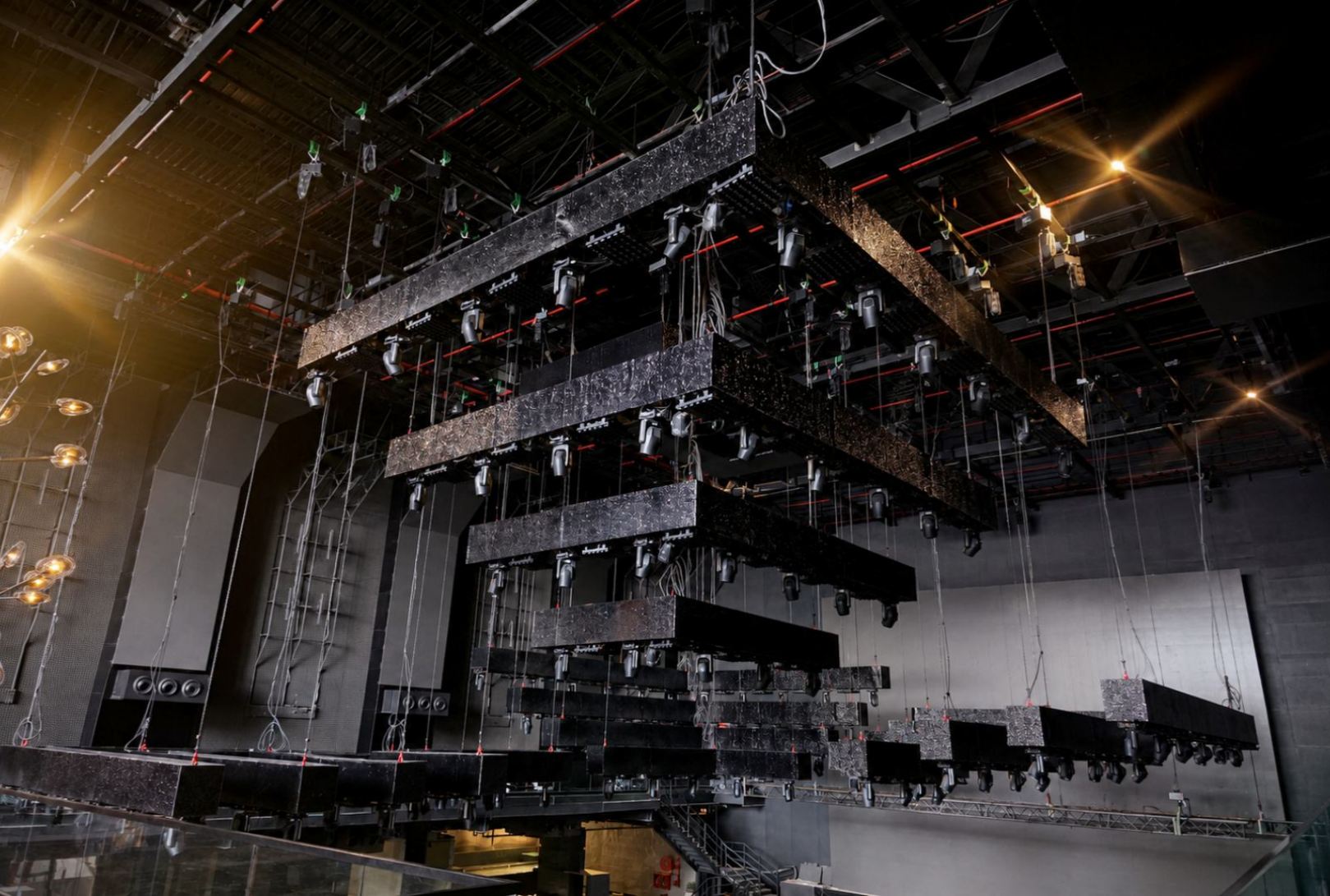

• 16 حلقة دعامة مستطيلة، مرتبة في 4 مجموعات من 4
• معلمات قابلة للبرمجة لكل حلقة: الرفع، الإمالة، إزاحة الارتفاع
• أنماط التنفيذ: متزامنة بالكامل أو متداخلة عبر أي مجموعة من المحاور

التحكم والتصور المسبق

قبل التثبيت، تم تصور الجهاز بالكامل مسبقًا فيباندو ثلاثي الأبعاد برمجة— بيئة محاكاة بنسبة 1:1 ضمن عرض نظام التشغيل الآلينظام المحارب الأسودتمت برمجة كل تسلسل إشارات، ومراجعته، واعتماده على الشاشة قبل تشغيل أي جهاز في الموقع. ما تم تأكيده في المحاكاة هو ما يتم تنفيذه في الغرفة.

يتم تشغيل اتصال الأجهزة عبراتصال إيثركاتمزودة بمشفرات مطلقة توفر تغذية راجعة فورية للموقع وتحافظ على الموقع حتى في حالة انقطاع التيار الكهربائي. لا حاجة لإعادة ضبط الموقع بين الأحداث أو الجلسات.

حصيلة

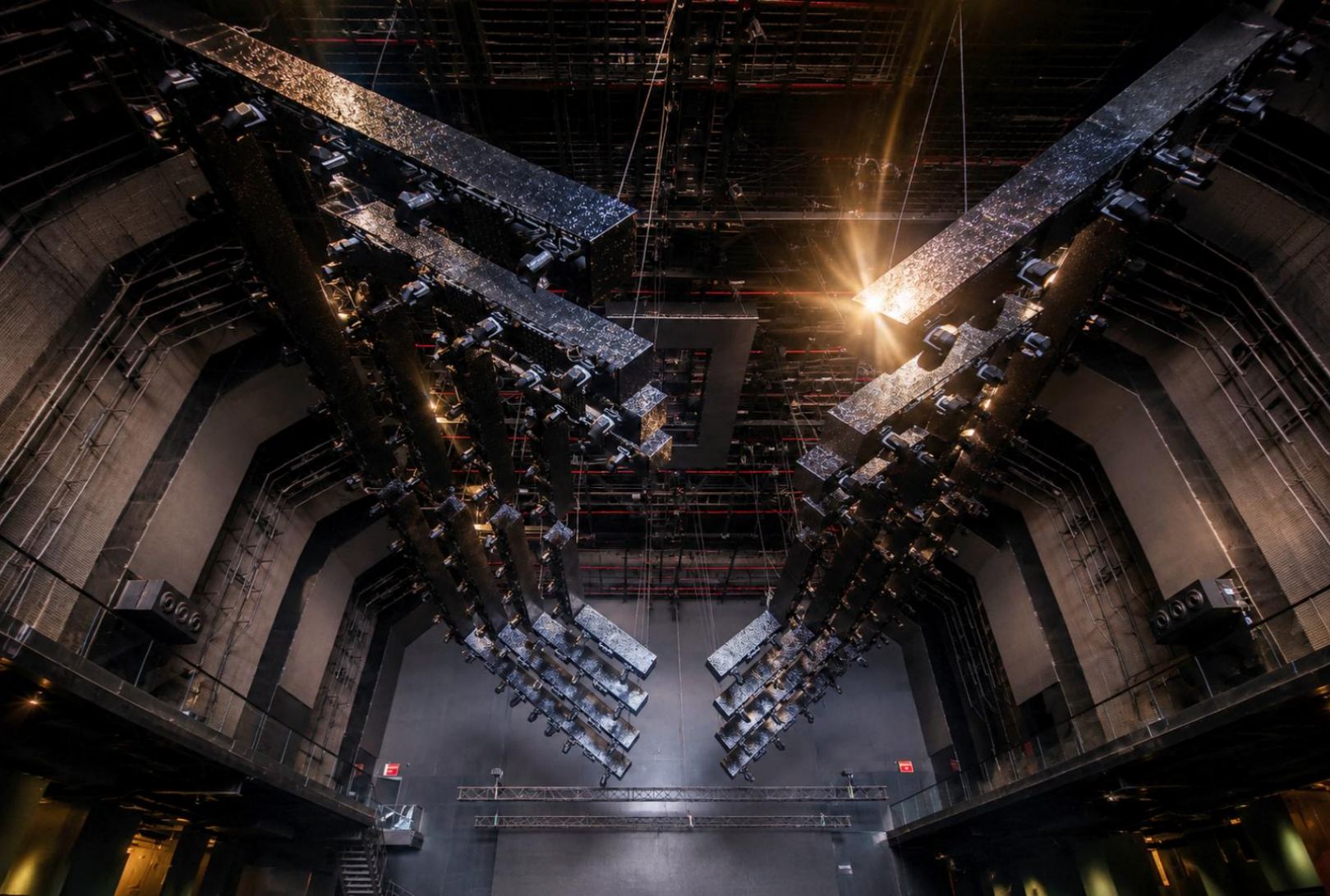

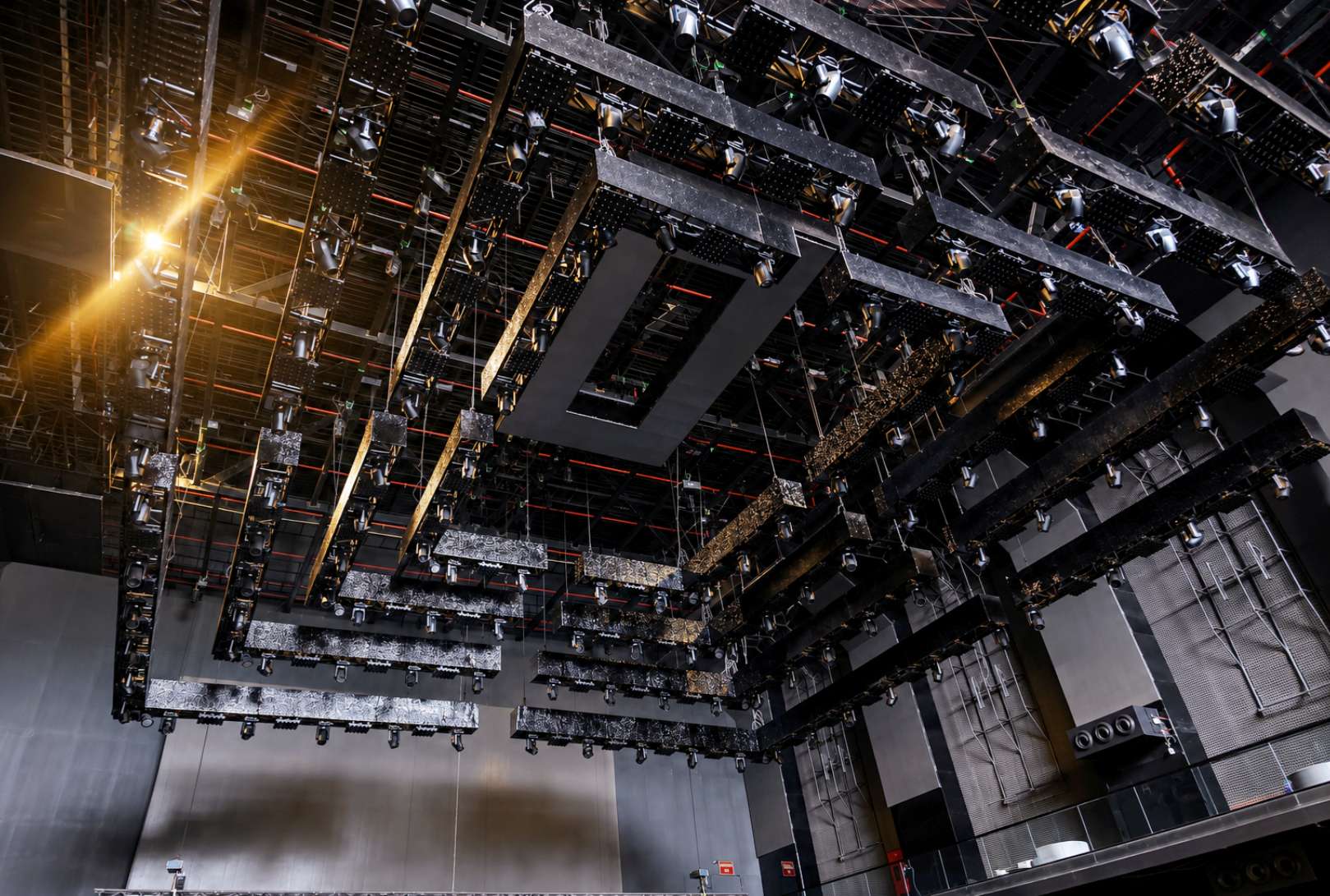

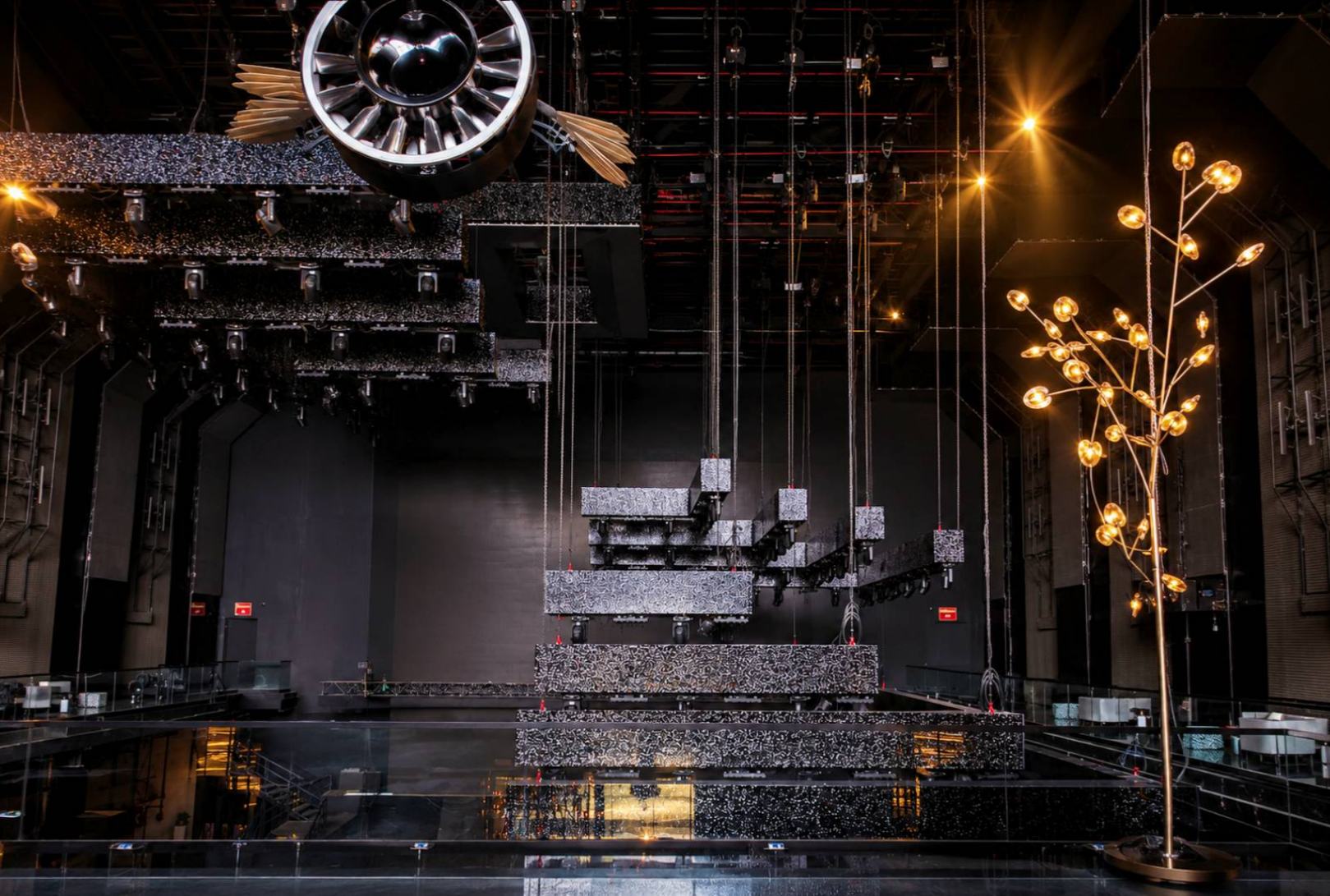

بفضل 48 محورًا يتم التحكم بها بشكل مستقل، يمكن لكل حلقة في الجهاز أن تحافظ على ارتفاع وميل مختلفين في آن واحد. وتضمن دقة تحديد المواقع البالغة ±1 مم إمكانية استدعاء كل تكوين جوي - مهما بلغ تعقيده - وإعادة إنتاجه بدقة متناهية، حدثًا تلو الآخر، دون أي انحراف.

لم يعد التصميم الهندسي العلوي لهذا المكان ثابتاً. يبدأ كل إنتاج بلوحة بيضاء وملف برنامج.
