YZDITEC في BABE HOUSE: هندسة المساحات الشاسعة

مكان: مكان الترفيه "بيبي هاوس"، زوني

نِطَاق: أتمتة منصات متعددة المحاور مصممة خصيصاً — شاشات LED متحركة على مسار, دعامات الإضاءة الحركية, منصات الدي جي الآلية

مساحة الموقع: تغطية شاشة LED على مسار آلي تزيد عن 1000 متر مربع

1. نظرة عامة

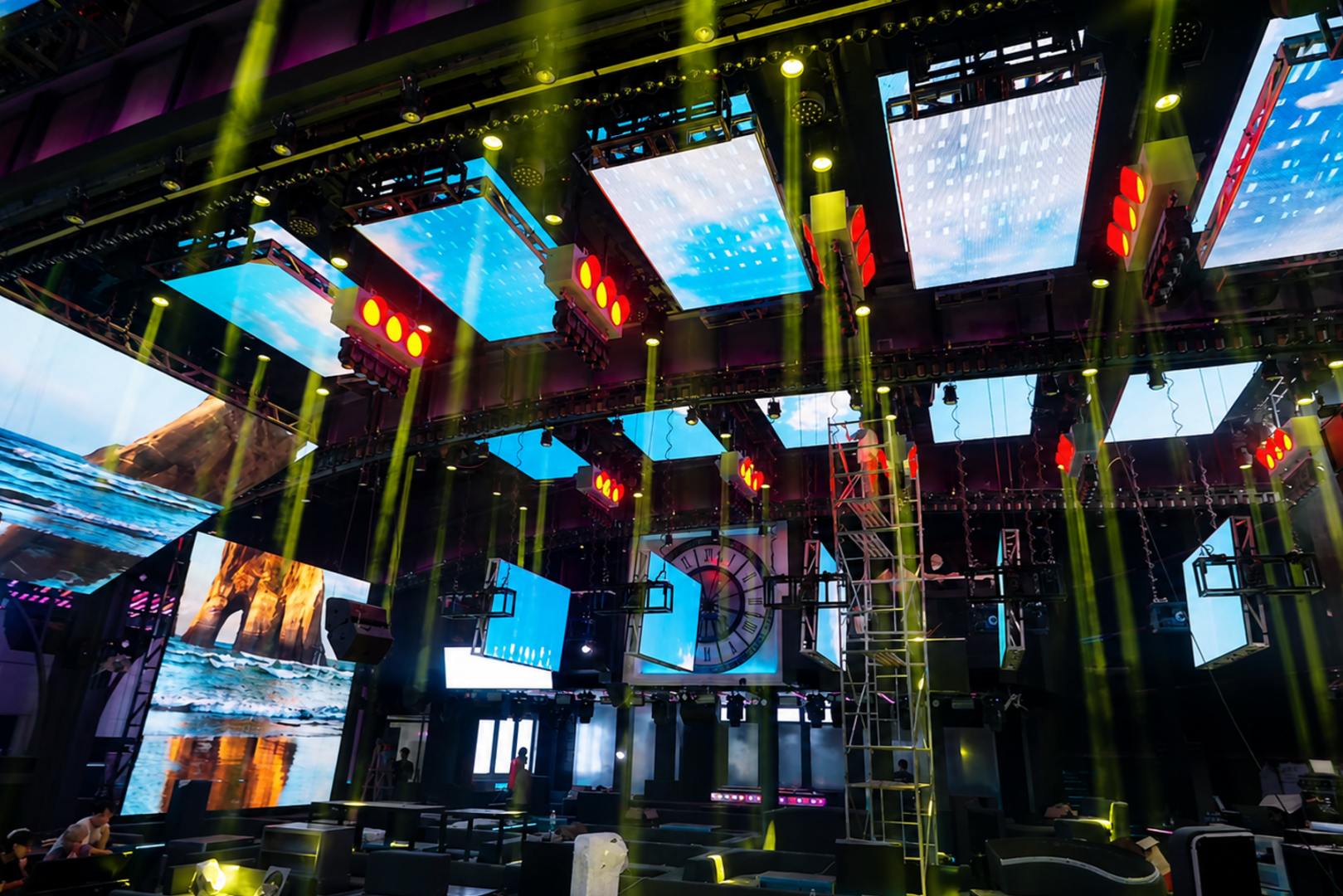

دعت BABE HOUSE إلى تنظيم فعالية على مستوى المكان شاشة LED حركية نظام - شاشات شفافة منحنية تنزلق وترتفع على مسارات آلية، دعامات الإضاءة ترتفع وتدور في مكانها، بينما تهبط منصات الدي جي الآلية من الأعلى. وقد تم التعاقد مع شركة YZDITEC لتصميم وبناء والتحكم في النظام بالكامل ضمن مساحة أضيق بكثير مما أشارت إليه الرسومات التصميمية.

2. التحدي

أظهرت عمليات التشغيل في الموقع أن الخلوصات أقل بكثير من المخطط له: تقريبًا 15 سم بين شاشة متحركة وجدار، مع وجود دعامة إضاءة مثلثة مثبتة أسفل سطح الجدار مباشرةً في مسار الشاشة. كان على الشاشة أن تتجاوز الدعامة، ثم تنتقل بسلاسة إلى وضع رأسي - نازلة على طول مستوى أفقي بينما تحيط بها مناطق الجمهور من الجانبين. أي خطأ في الحساب كان يعني خطر الاصطدام في مكان مخصص للعروض الترفيهية الحية.

3. حل YZDITEC

أ. التحكم في الحركة — نظام المحارب الأسود — مصمم خصيصًا للموقع

• المحاكاة ثلاثية الأبعاد والتصور المسبق في باندو، شركة YZDITEC الخاصة عرض برنامج التحكم، لنمذجة كل مسافة فاصلة قبل التركيب
• مصمم خصيصًا خوارزمية المعايرة متعددة النقاطرسم خريطة لكل منطقة تداخل وإدخالها في منطق التحكم في الوقت الحقيقي من أجل حركة خالية من التصادم
• محركات سيرفو ذات مشفر مطلق مع نظام تغذية راجعة مغلق الحلقة لتحديد المواقع بدقة تصل إلى المليمتر
• ناقل اتصال إيثركات تمكين التحكم المتزامن في الحركة متعددة المحاور بدون تأخير

ب. الأنظمة الميكانيكية - مصممة وفقًا للهندسة الدقيقة للمكان

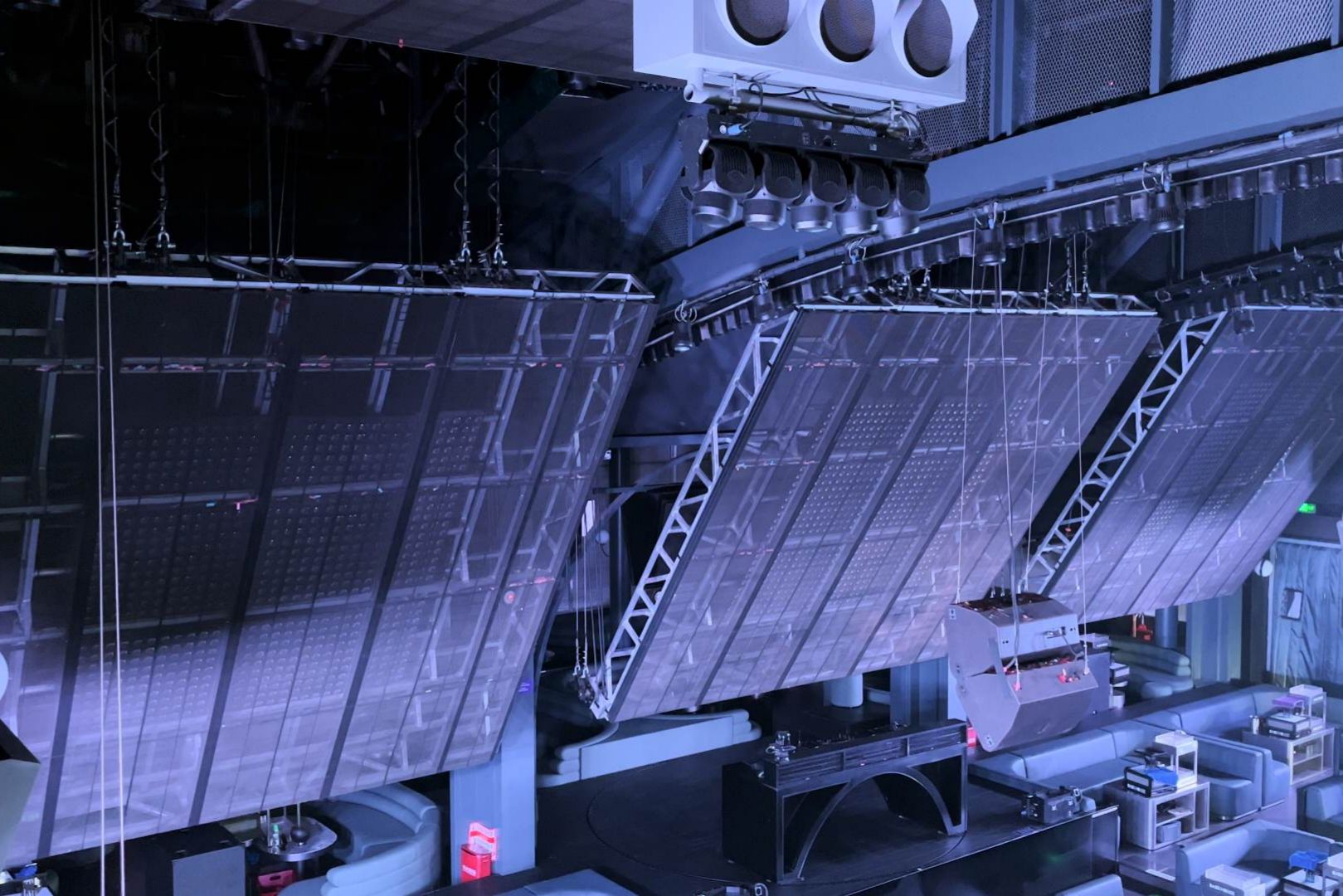

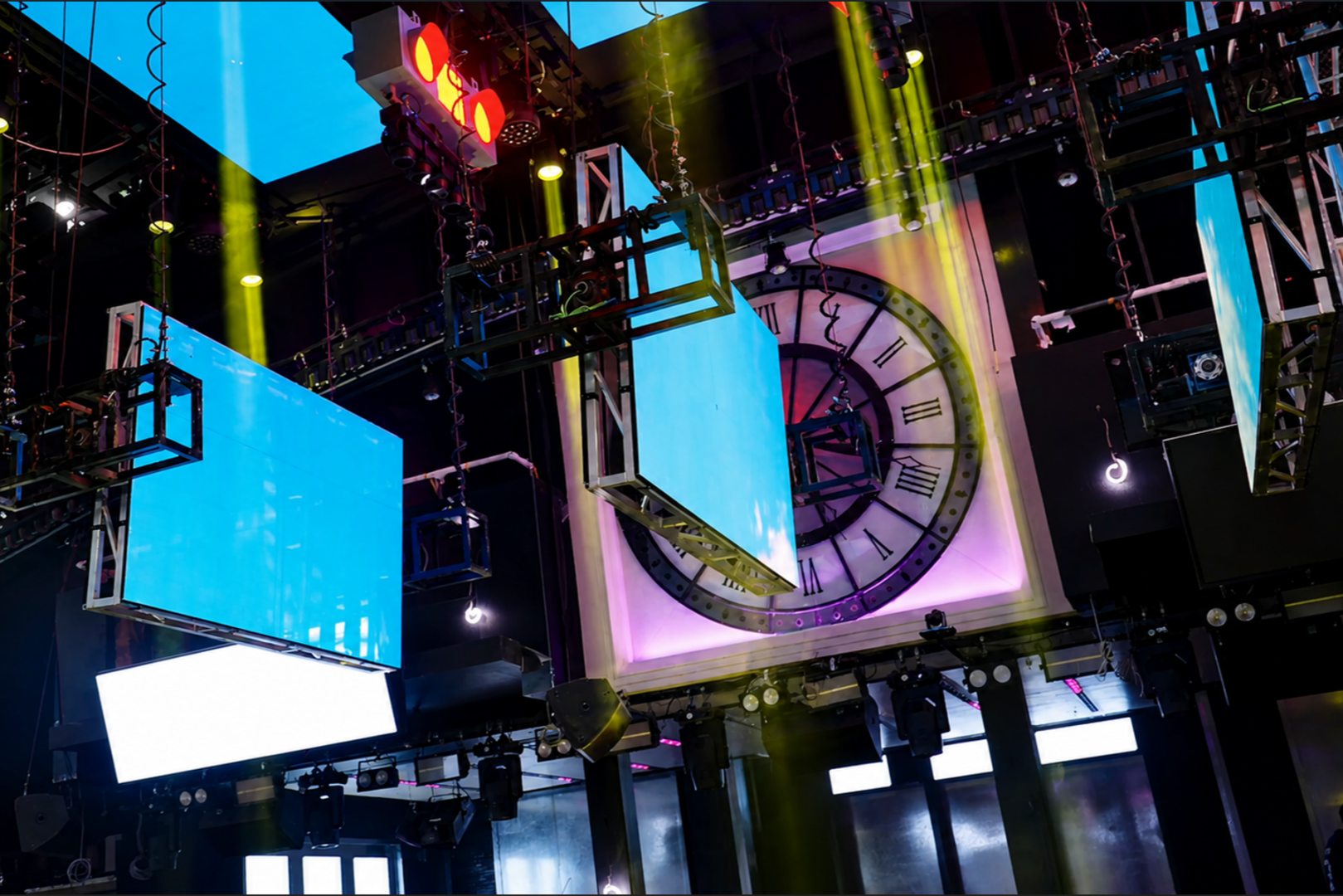

• نظام عربات السكك الحديدية الآليةمسار بطول 42 مترًا موزعة على 3 مجموعات، بسرعة سير تبلغ 0.13 متر/ثانية، يقوم بتشغيل 3 شاشات LED شفافة منحنية.
• مزدوج ونش المرحلة المؤازر قدرة الرفع لكل شاشة (2.9 كيلوواط ثابتة + 4.4 كيلوواط) عربة كهربائية(مثبتة)، مسافة حركة 6.5 متر، سعة تحميل 870 كجم

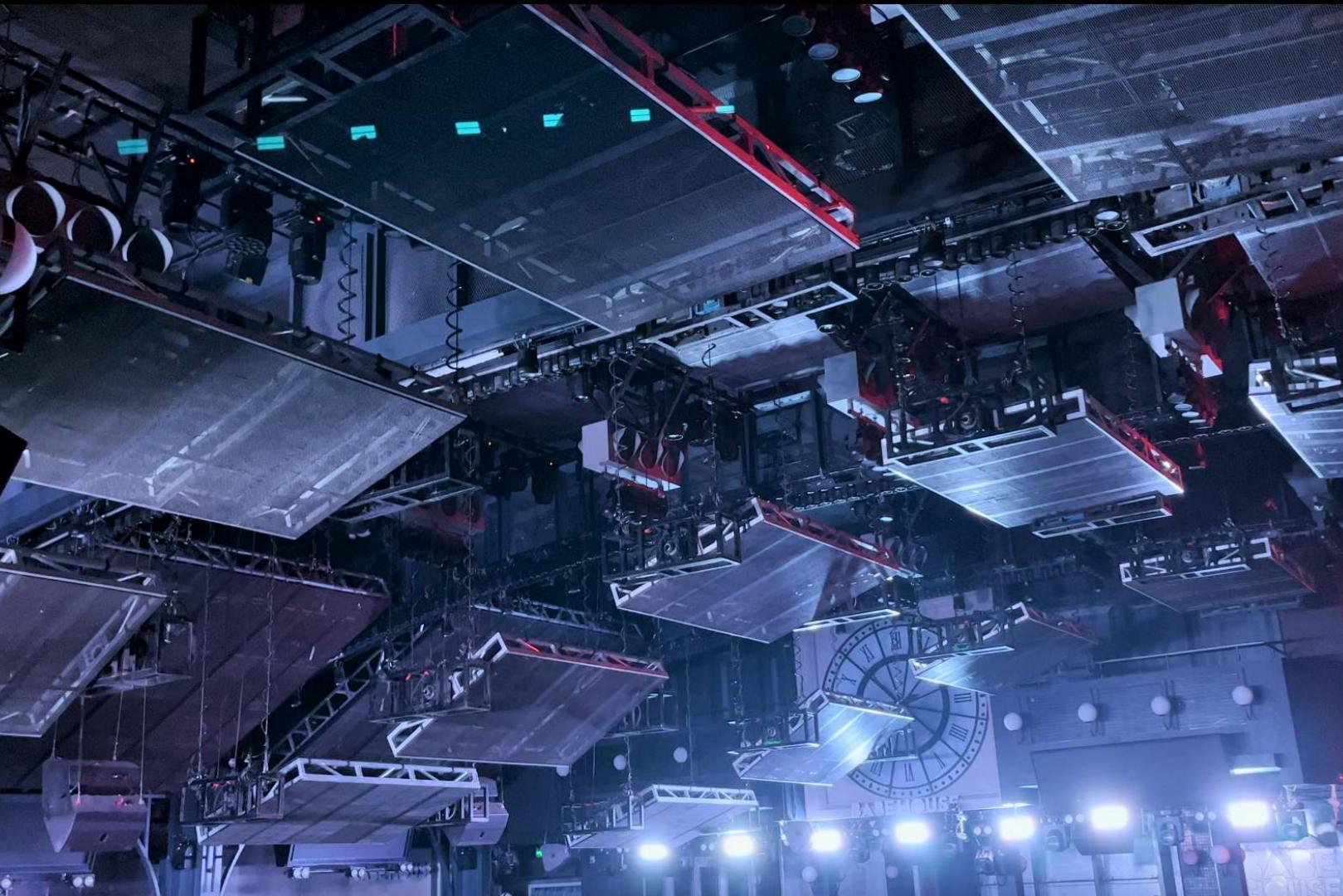

• 15 وحدة إضاءة مربعة الشكل تجمع بين الرفع باستخدام الحاسوب (مسافة حركة 6.5 متر) والدوران الداخلي
• جو منصة الدي جي نظام الرفع: مسافة حركة 8 أمتار، حمولة 250 كجم
• مرحلة الرفع: نطاق ارتفاع من 400 إلى 1500 مم، مسافة حركة 1100 مم
• طاولة دي جي دوارةقطر 3900 مم، دوران ترددي 360 درجة، سرعة قابلة للتعديل حتى 30 ثانية/دورة

  ---



4. نظرة عامة على المشروع

• 42 وحدة حركة يتم التحكم فيها بشكل فردي عبر خمسة أنواع من الأنظمة الميكانيكية
• تغطية شاشة LED متزامنة للمسارات بمساحة تزيد عن 1000 متر مربع
• الرفع، والدوران، والانزلاق على مسار منحني، والإمالة - كلها مجتمعة على خط زمني تحكم موحد واحد
• أداء خالٍ من التصادم في منطقة خلوص أقل من 15 سم

5. النتيجة

تحركت كل شاشة وهيكل ومنصة بدقة متناهية وفقًا للبرمجة - بسلاسة وتزامن ودون أي تصادم، حتى في أضيق ممرات المكان. يعكس هذا المشروع النهج الهندسي الأساسي لشركة YZDITEC: فكل مكان له تصميمه الهندسي الخاص، لذا فإن آلياته ومنطق التحكم فيه ليست جاهزة للاستخدام. كل نظام - بدءًا من تكوين الرافعة وصولًا إلى خوارزمية المعايرة - مصمم خصيصًا ليناسب القيود الفعلية للموقع.

نبذة عن YZDITEC

تقوم شركة YZDITEC بتصميم وتصنيع رافعات سلسلة مؤازرة, أنظمة التحكم القائمة على بروتوكول إيثركات، و برنامج محاكاة المسرح ثلاثي الأبعاد، وتقديم خدمات مصممة خصيصًا حلول الأتمتة للفعاليات الحية وأماكن الترفيه في جميع أنحاء العالم. تواصل معنا لمناقشة قيود مكانك.
