أسبوع تشونغتشينغ الدولي لأفلام الرسوم المتحركة على قناة CCTC 6 - حزمة YZDITEC الكاملة للمعدات الميكانيكية والتحكم في المسرح

مشروع: بث أسبوع تشونغتشينغ الدولي لأفلام الرسوم المتحركة 2026: CCTV6 — بث مباشر، من حفل الافتتاح إلى حفل الختام

نِطَاق: نظام أتمتة كامل لمسرح البث - نظام التحكم، أسطول الرافعات المؤازرة، تجهيزات إضاءة LED الحركية

1. نظرة عامة

خلال أسبوع تشونغتشينغ الدولي لأفلام الرسوم المتحركة لعام 2026، الذي تم بثه مباشرة على الصعيد الوطني عبر قناة CCTV6، قامت شركة YZDITEC بتوريد وتشغيل جميع المعدات اللازمة. نظام أتمتة المسرح طوال العرض - من حفل الافتتاح إلى الختام، دون أي هامش للخطأ. المطلوب: تصميم عرض ضوئي ضخم متعدد الأطنان بتقنية LED وإضاءة عالية الدقة في الوقت الفعلي، أمام الكاميرا، وبجودة بث تلفزيوني احترافية.

2. التحدي

يُلغي البث المباشر إمكانية إعادة التصوير. تطلّب الإنتاج شاشة LED دائرية الشكل وهيكل إضاءة يتحركان عموديًا بزاوية 30 درجة، مع دوران ديناميكي حول المحور الرأسي، بالتزامن مع جدار LED مستقيم بطول 22 مترًا، وشاشتي LED منحنيتين، ورافعة شاشة آلية، وكل ذلك يعمل على خط زمني واحد للبث. أي خطأ في الحركة سيُبث مباشرةً لجمهور وطني.

3. حل YZDITEC

أ. نظام التحكم — وحدة تحكم BW + التصور المسبق ثلاثي الأبعاد

• يتم بناء كل إشارة حركة ومراجعتها واعتمادها من قبل المخرج في مرحلة التصور المسبق ثلاثي الأبعاد قبل البروفة.
• برمجة الإشارات القائمة على الجدول الزمني/الجدول دون اتصال بالإنترنت للتحكم الإبداعي الكامل
• وضع الاستعداد الساخن لجهازين كمبيوتر مع تجاوز الفشل السلس - لا يوجد انقطاع مرئي في حالة فشل المضيف الأساسي
• التحكم في الوقت الحقيقي على مستوى المحور الواحد أو على مستوى المجموعة الكاملة لتنظيم الحركة المتزامنة
• سجل العمليات المسجل والإنذارات القابلة للتتبع لتشخيص سريع
• طبقة أمان مدمجة: نظام تعشيق الحركة، وحدود الحركة، ونظام منع التصادم

ب. أسطول الرافعات المؤازرة - حاصل على شهادة BGV C1 رافعات سلسلة مؤازرة

• تم نشر 53 وحدة: 39 × 500 كجم + 14 × 1000 كجم
• محركات ومحركات سيرفو مزودة بمشفّر مطلق - دقة تحديد المواقع بمستوى المليمتر
• ذاكرة موضع انقطاع التيار الكهربائي - لا حاجة لإعادة التموضع بعد إعادة التشغيل
• بنية حلقة EtherCAT للتغذية الراجعة في الوقت الحقيقي وبدون تأخير
• نظام أمان مزدوج الفرامل، ومفتاح حد رباعي النقاط
• تشغيل فائق الهدوء، آمن للاستخدام مع ميكروفونات البث

4. نظرة عامة على المشروع

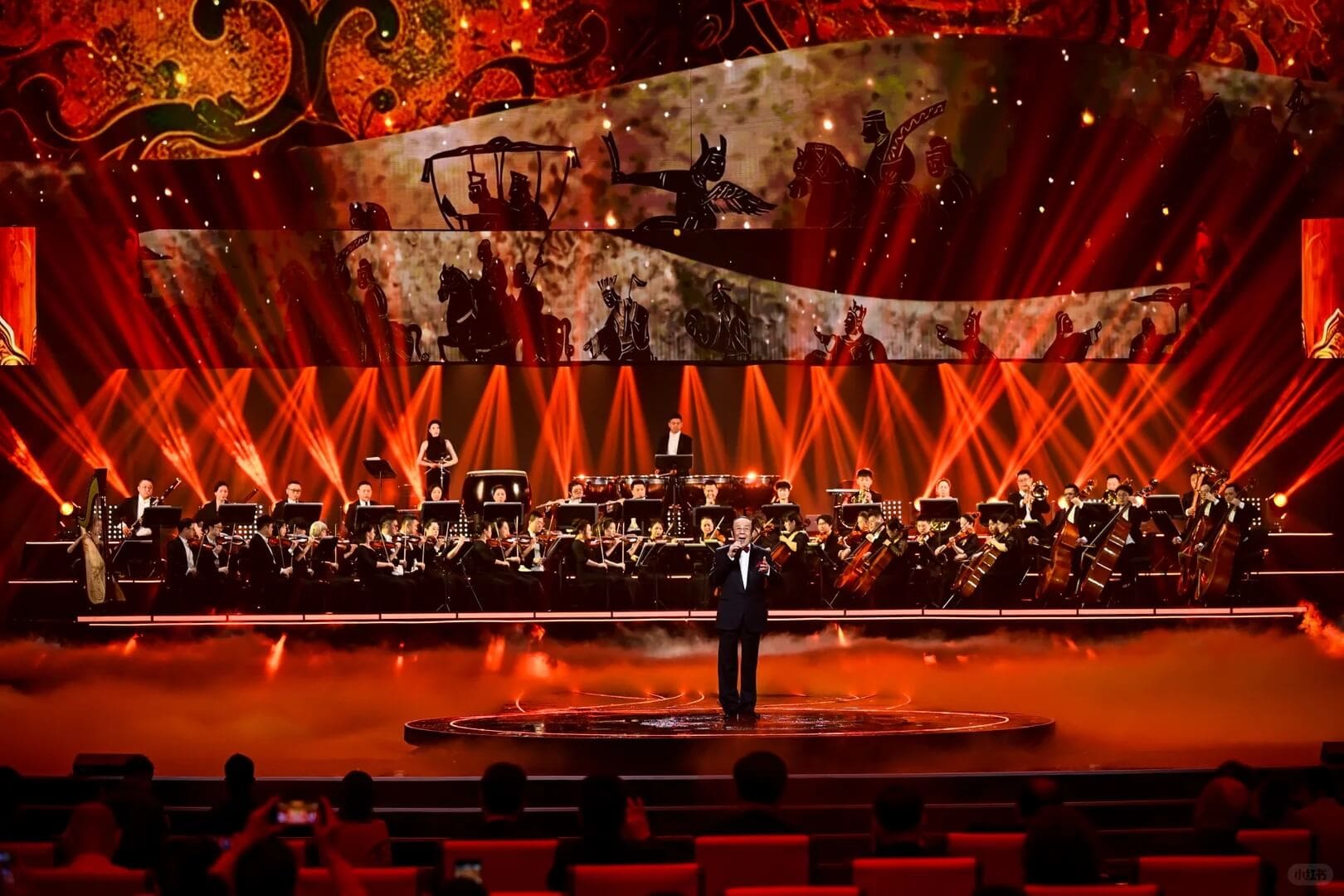

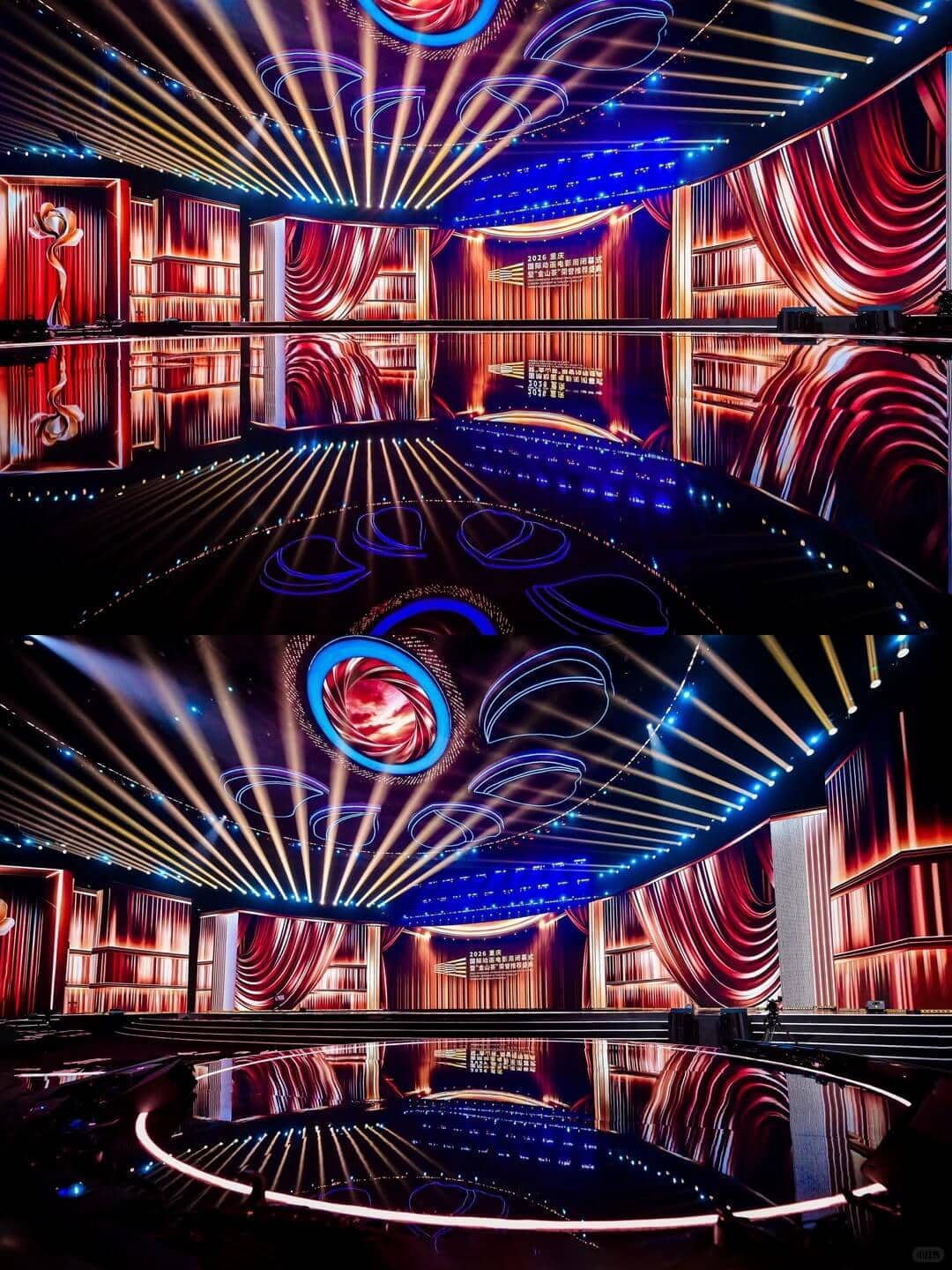

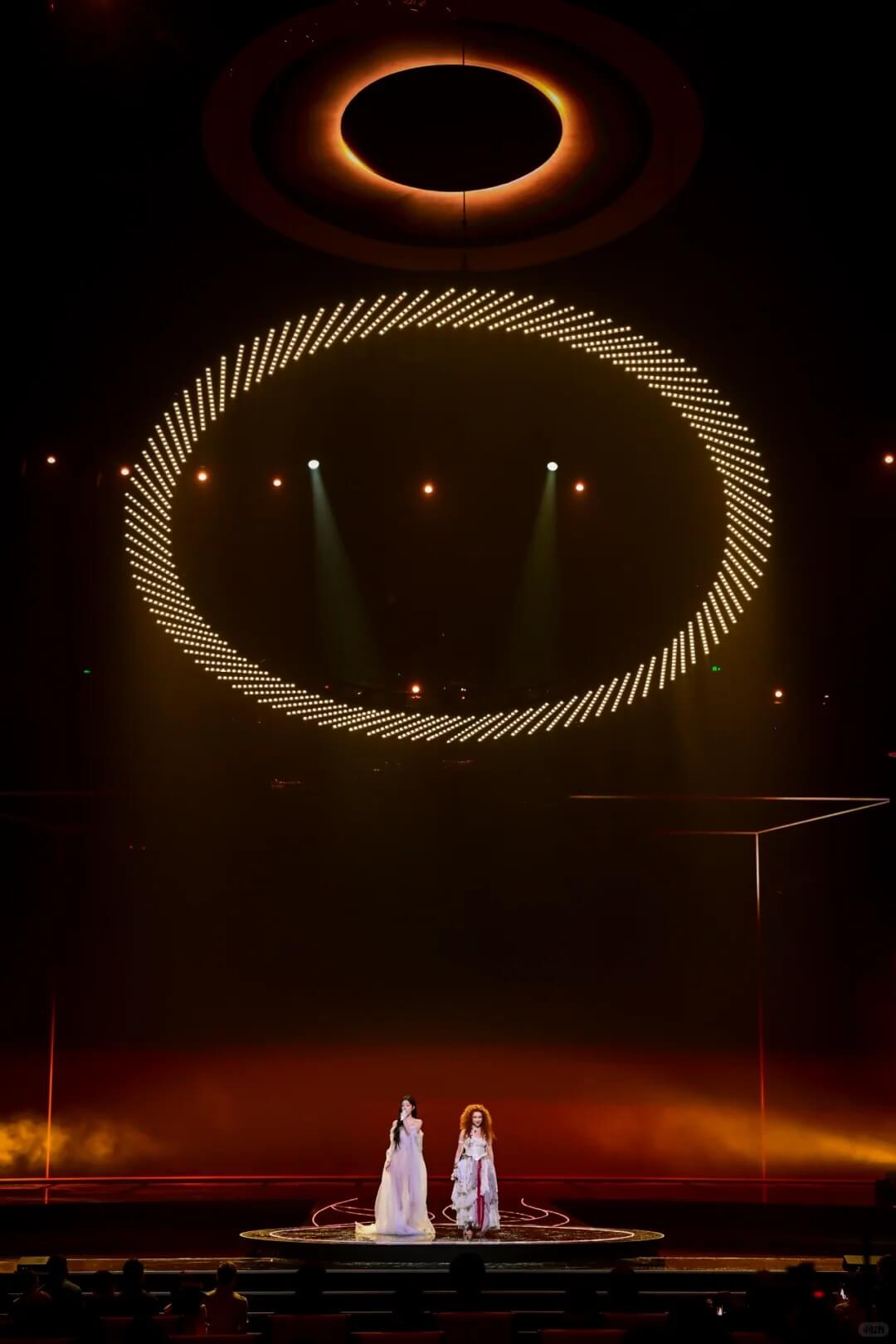

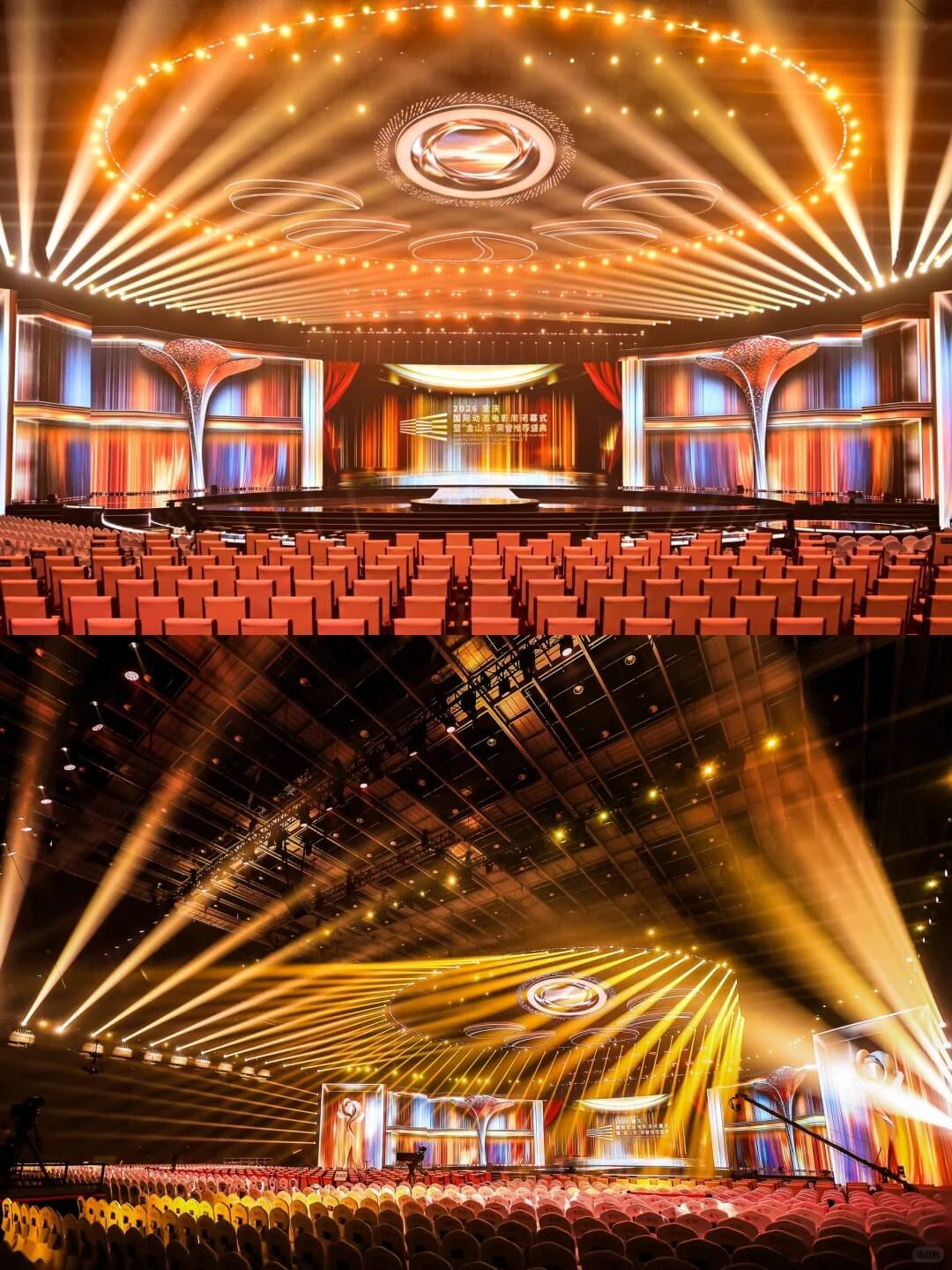

• شاشة LED حلقية بطول 6 أمتار + هيكل إضاءة حلقي بطول 9 أمتار - حركة رأسية متزامنة، إمالة 30 درجة، دوران ديناميكي
• جدار LED مستقيم بطول 22 مترًا

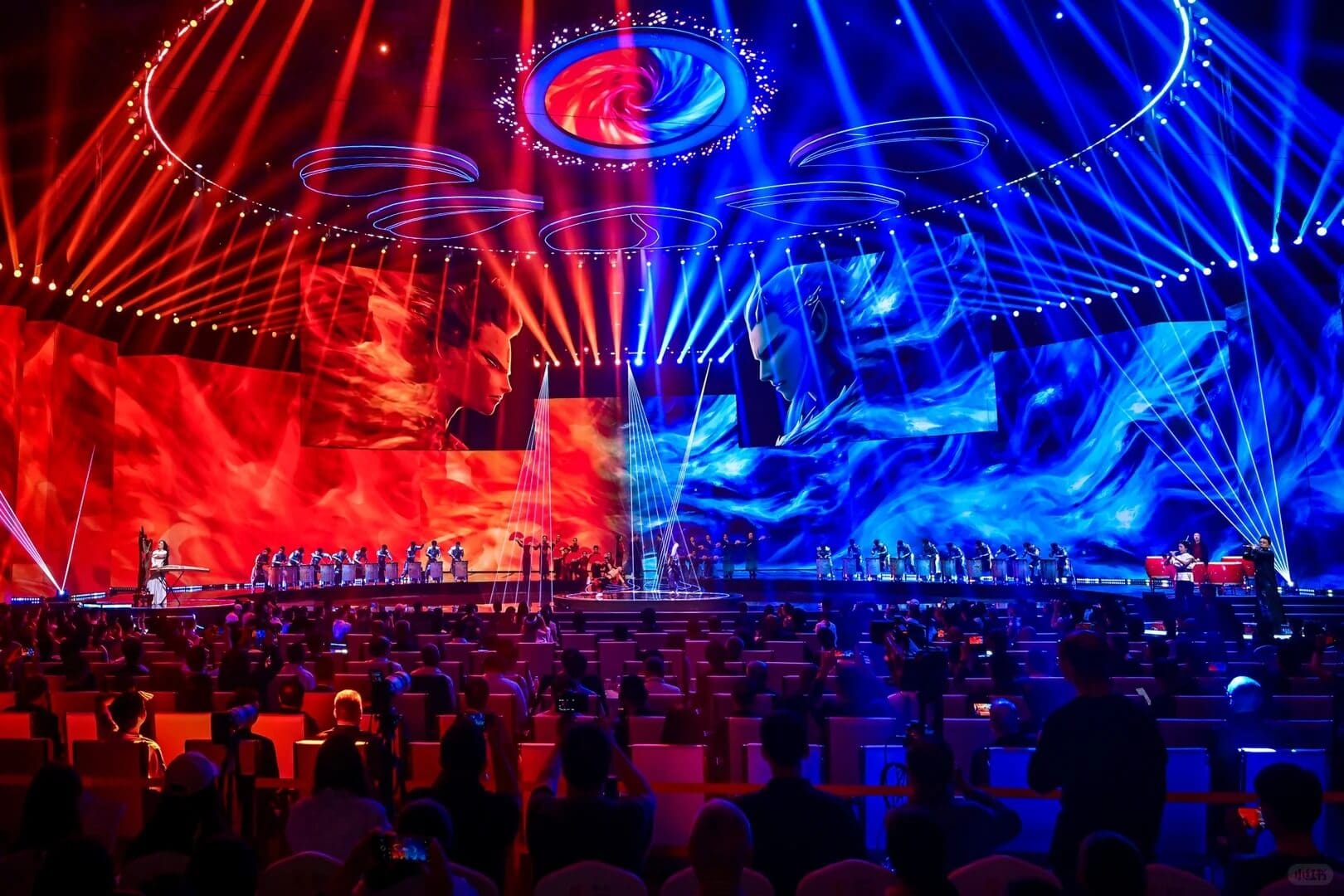

• شاشتان LED منحنيتان مزدوجتان
• رافعة شاشة آلية
• يتم تنسيق النظام بأكمله من وحدة تحكم واحدة من نوع BW

5. النتيجة

ما بُثّ على قناة CCTV6 كان نسخة طبق الأصل من النموذج المُصمّم مسبقًا - حيث عُرضت جميع الإشارات تمامًا كما هو مُبرمج طوال البث من البداية إلى النهاية. يُعدّ هذا المشروع معيارًا لقدرات شركة YZDITEC في مجال الدقة العالية. أتمتة مرحلة البث، الاقتران رافعة سيرفو معتمدة من BGV C1 الهندسة باستخدام تقنية EtherCAT التحكم في الحركة في الوقت الحقيقي لإنتاج الفعاليات المباشرة والبرامج التلفزيونية على نطاق واسع.

نبذة عن YZDITEC

تقوم شركة YZDITEC بتصميم وتصنيع رافعات سلسلة مؤازرة, أنظمة التحكم في الحركة EtherCAT، و برنامج محاكاة المسرح ثلاثي الأبعاد للفعاليات المباشرة، وإنتاج البث، والمسرح، والفعاليات الترفيهية ذات الطابع الخاص في جميع أنحاء العالم. تواصل معنا لمناقشة مشروعك القادم.
