حفل شو ليانغ في هانغتشو 2026 - نظام تتبع LED ثنائي الطبقات مع نظام منع التصادم ثلاثي الأبعاد في الوقت الفعلي

نظرة عامة على المشروع

قامت شركة YZDITEC بتوفير نظام أتمتة مسرحية متكامل لحفل شو ليانغ في هانغتشو عام 2026، ونشرت نظام مسار شاشة LED آلي، ثلاثة مراحل الرفع، ومفصلية متقاطعة أنظمة الإضاءة الآليةيتم التحكم في كل ذلك عبر وحدة تحكم الحركة بلاك واريور مع كامل محاكاة ثلاثية الأبعاد والمراقبة في الوقت الفعلي.

1. نظام تتبع LED ثنائي الطبقات: تحكم متوازي في الحركة

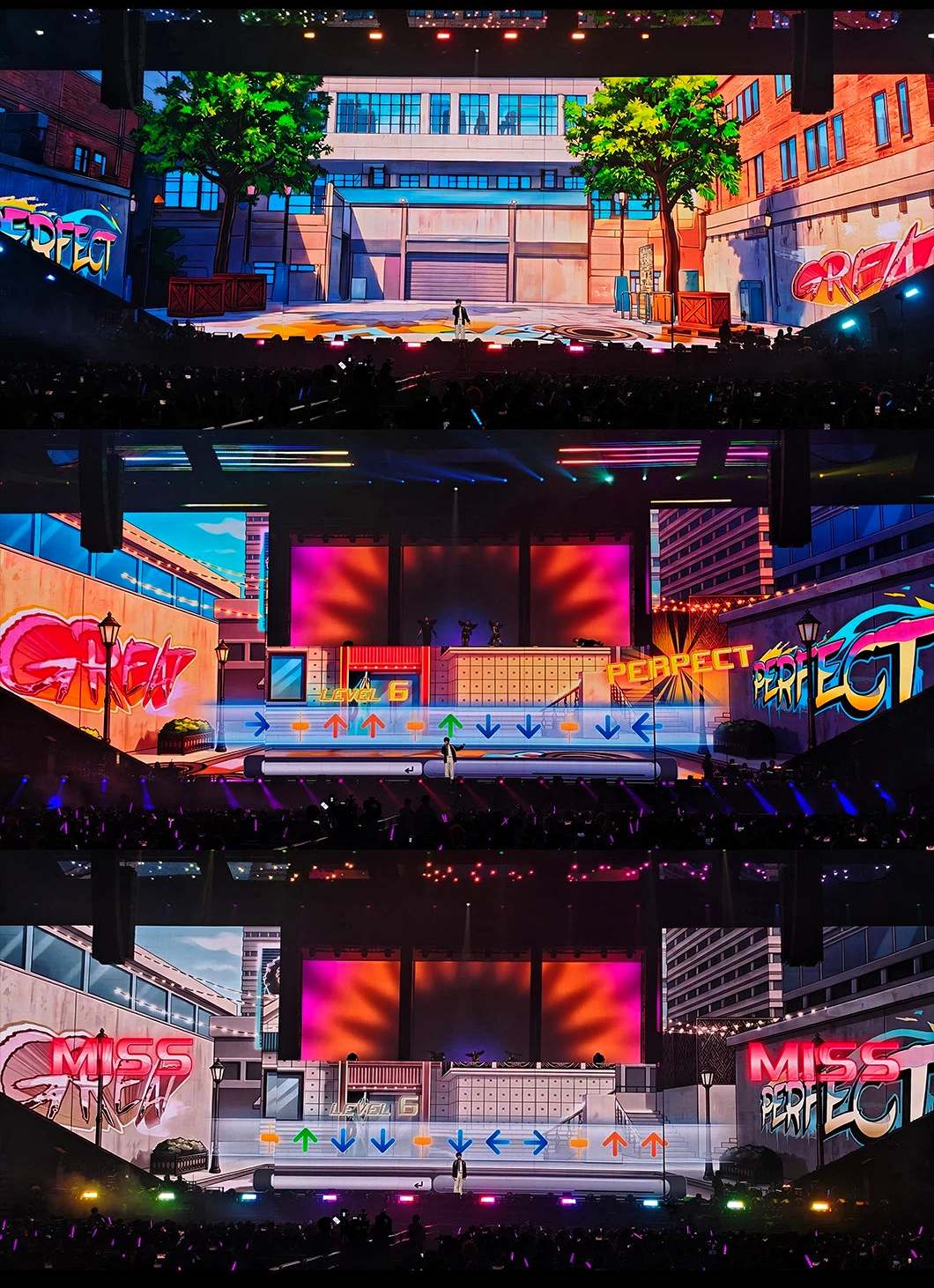

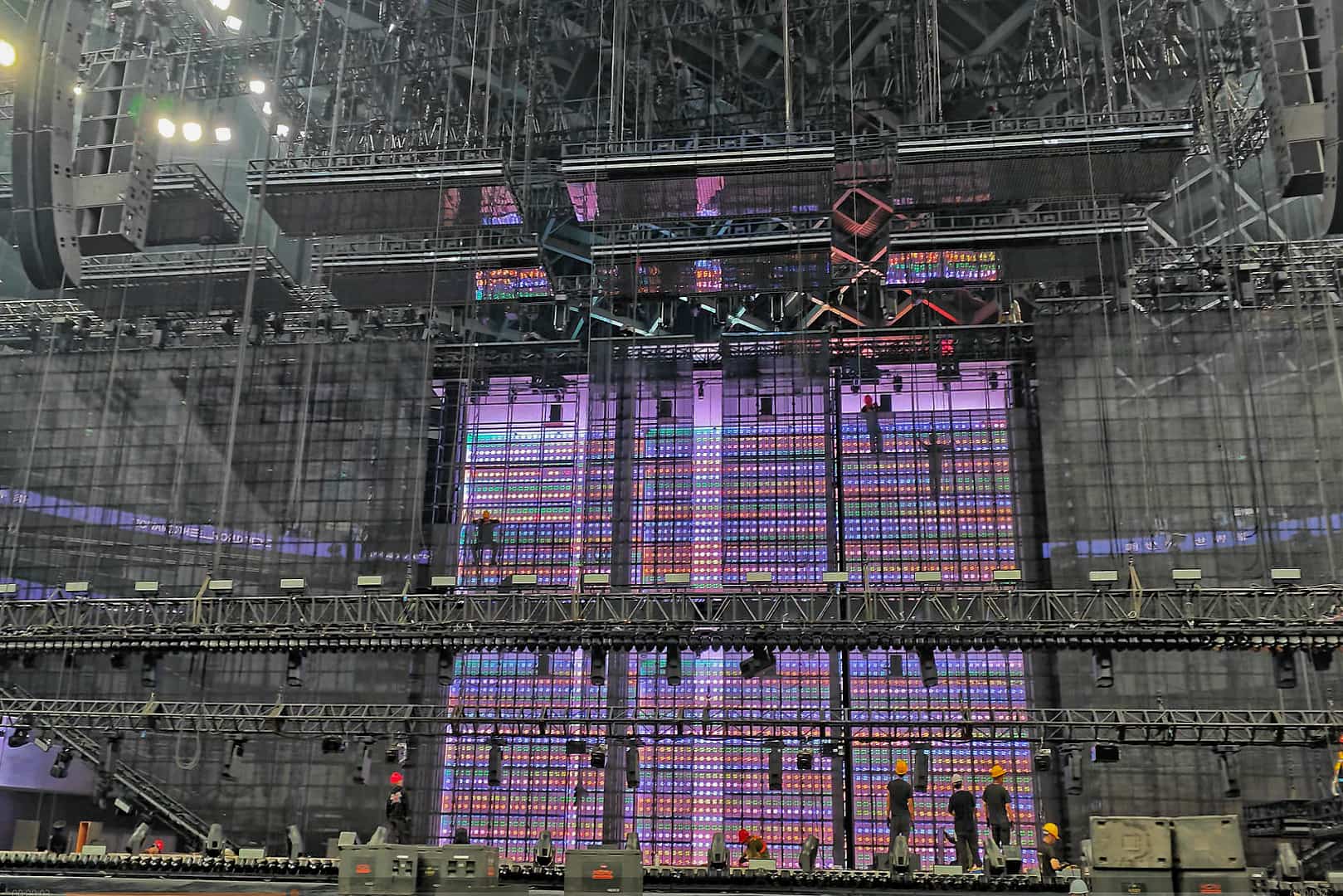

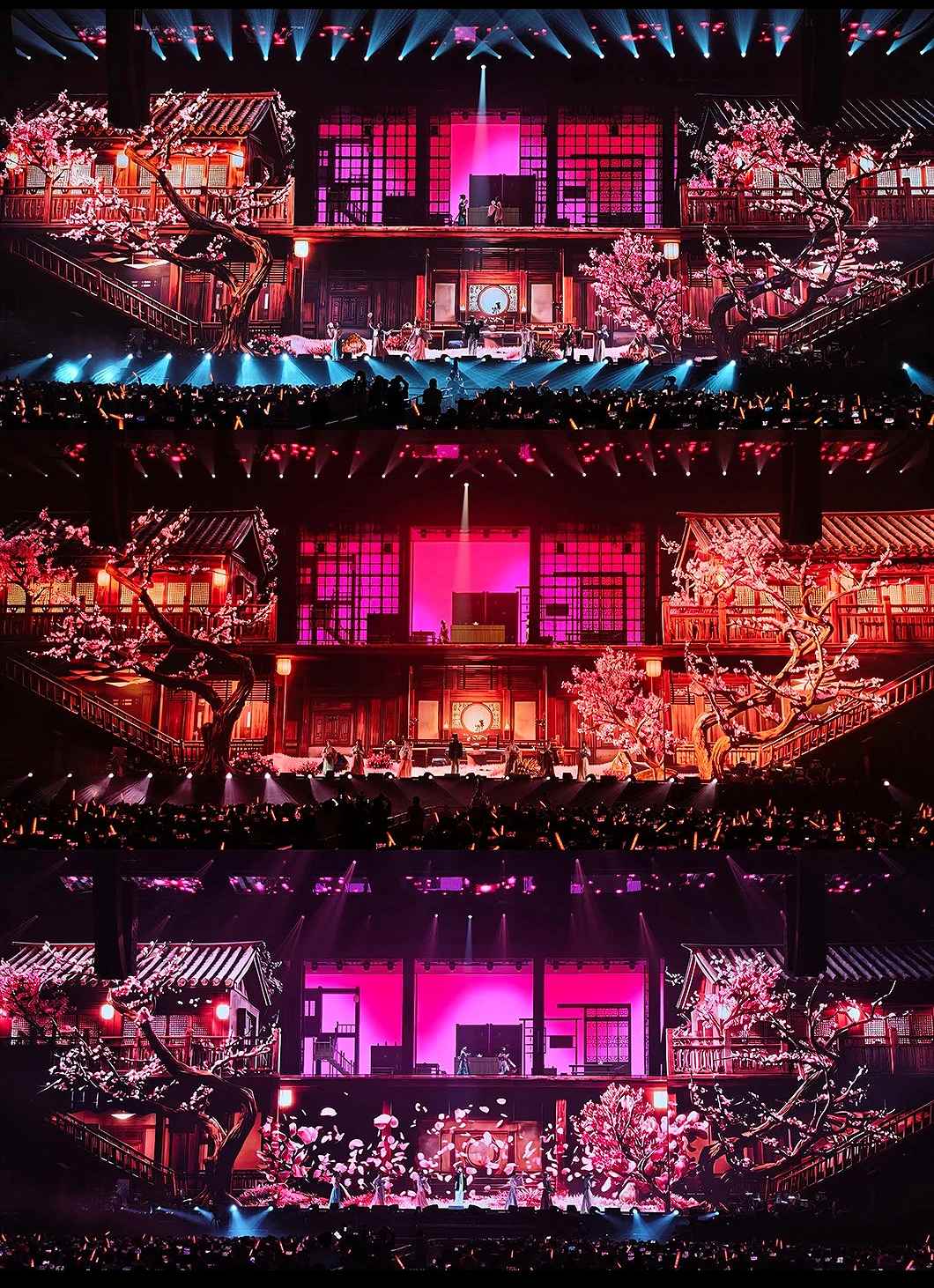

القطعة المركزية: ثماني لوحات LED موزعة على طبقتين مستقلتين، تتحركان على طول 20 متراًمسارات معيارية تعمل بواسطة ثمانية محركات مؤازرة. تتحرك الشاشات العلوية والسفلية في وقت واحد أثناء العرض المباشر، وتنفذ إشارات منسقة أو متعاكسة الاتجاه دون تدخل يدوي.

ميزة أساسية: منطق مدمج لمنع التصادمتقوم وحدة التحكم بحساب المسافة بين اللوحات وحدود الحركة عبر الطبقتين بشكل مستمر. في حال تقاطع المسارات، يقوم النظام بتفعيل التباطؤ الاستباقي أو إيقاف المحاور المتأثرة، مما يمنع التلامس المادي دون تدخل المشغل. يعمل نظام الحماية المتشابك هذا عند زمن دورة EtherCAT أقل من جزء من الألف من الثانيةأسرع من التأكيد البصري.

بالنسبة لإنتاج الحفلات الموسيقية الحية التي تتضمن عناصر مشهدية ديناميكية على مقربة من بعضها البعض، فإن تجنب الاصطدام الآلي ليس ترفاً، بل هو ضرورة تشغيلية.

2. مراحل الرفع: التصور المكاني يتجاوز قراءات الارتفاع

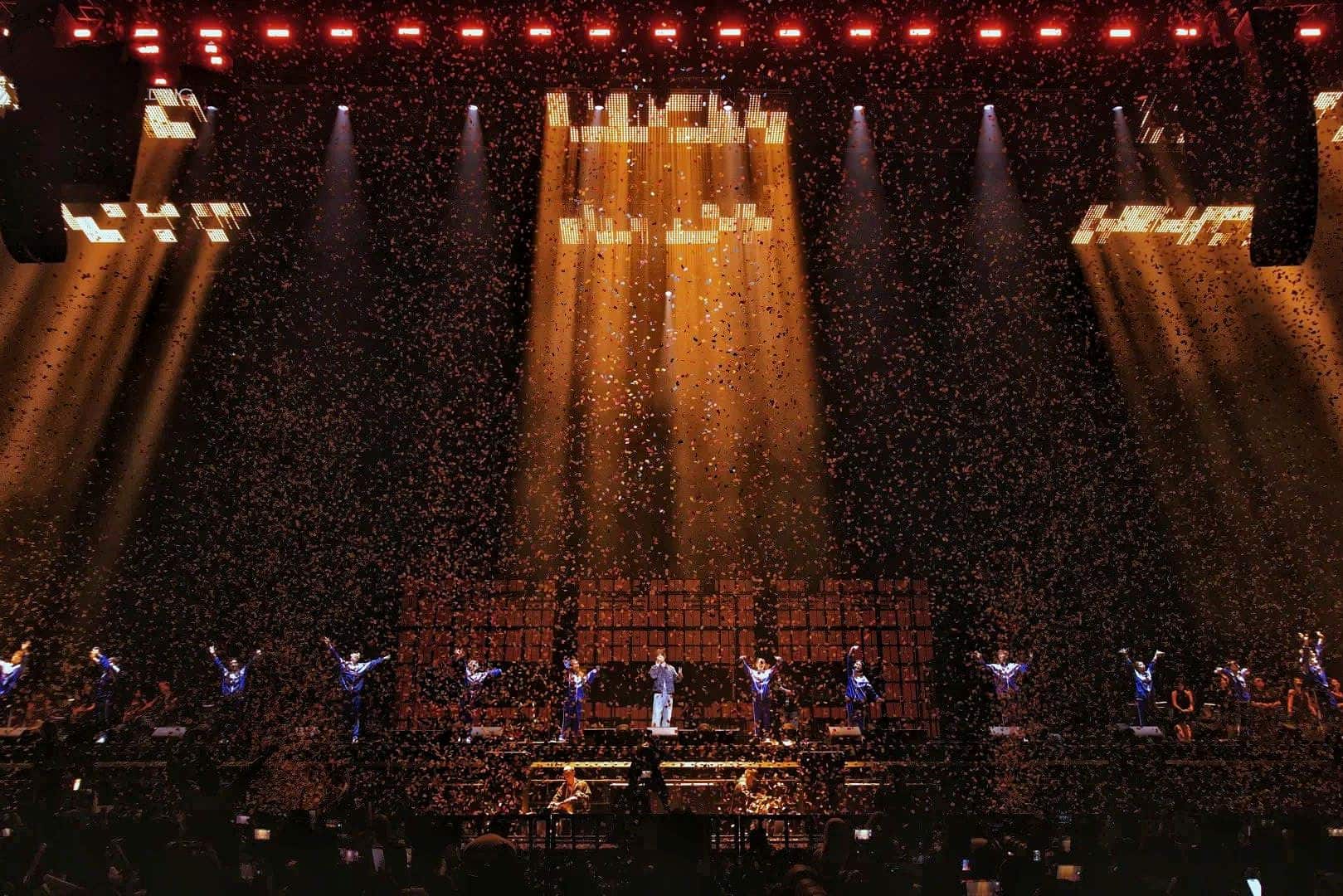

ثلاثة مراحل المصعد يتم تشغيلها في الوقت الفعلي التصوير ثلاثي الأبعادلا يقتصر الأمر على عرض قيم الارتفاع الرقمية فحسب، بل يعرض أيضًا الموقع المكاني الفعلي داخل نموذج المكان. وقد تمكن المشغلون من رؤية منصات المسرح، مما يتيح التحقق من الخلوص بشكل أكثر أمانًا أثناء الإشارات متعددة المحاور.

ال نظام المحارب الأسود يعرض الشكل الهندسي مع مراقبة في الوقت الفعلي. ما تراه في المحاكاة هو ما يتم تنفيذه على المسرح - لا حاجة إلى ترجمة ذهنية.

3. التكامل بين الموردين عبر ملفات تعريف أجهزة EtherCAT

يدعم نظام التحكم في العرض هذا التكامل بين مختلف الموردين. لا يتطلب هذا المشروع أي تغييرات في الأجهزة.

ما عليك سوى تحميل ملفات وصف جهاز EtherCAT لكل مصنّع، وضبط المعلمات، وستتواصل الأجهزة بسلاسة.

مرونة لا تعتمد على مورد محدد. نشر مُحسَّن التكلفة.

شاهد الفيديو الخاص بالمشروع.
