نظام تعليق متزامن من 41 نقطة: حفل يو جيايون المباشر

نادراً ما تُفاجئنا مشاريع تأجير معدات الحفلات الموسيقية بكل هذه المفاجآت دفعة واحدة. لكن هذا المشروع فعلها.
مواصفات المشروع:41 رافعة سيرفو | نظام إضاءة LED من 30 نقطة (24 م × 24 م) | 5 دعامات إضاءة | عمل فني واحد | وحدة تحكم مركزية

1. الموجز

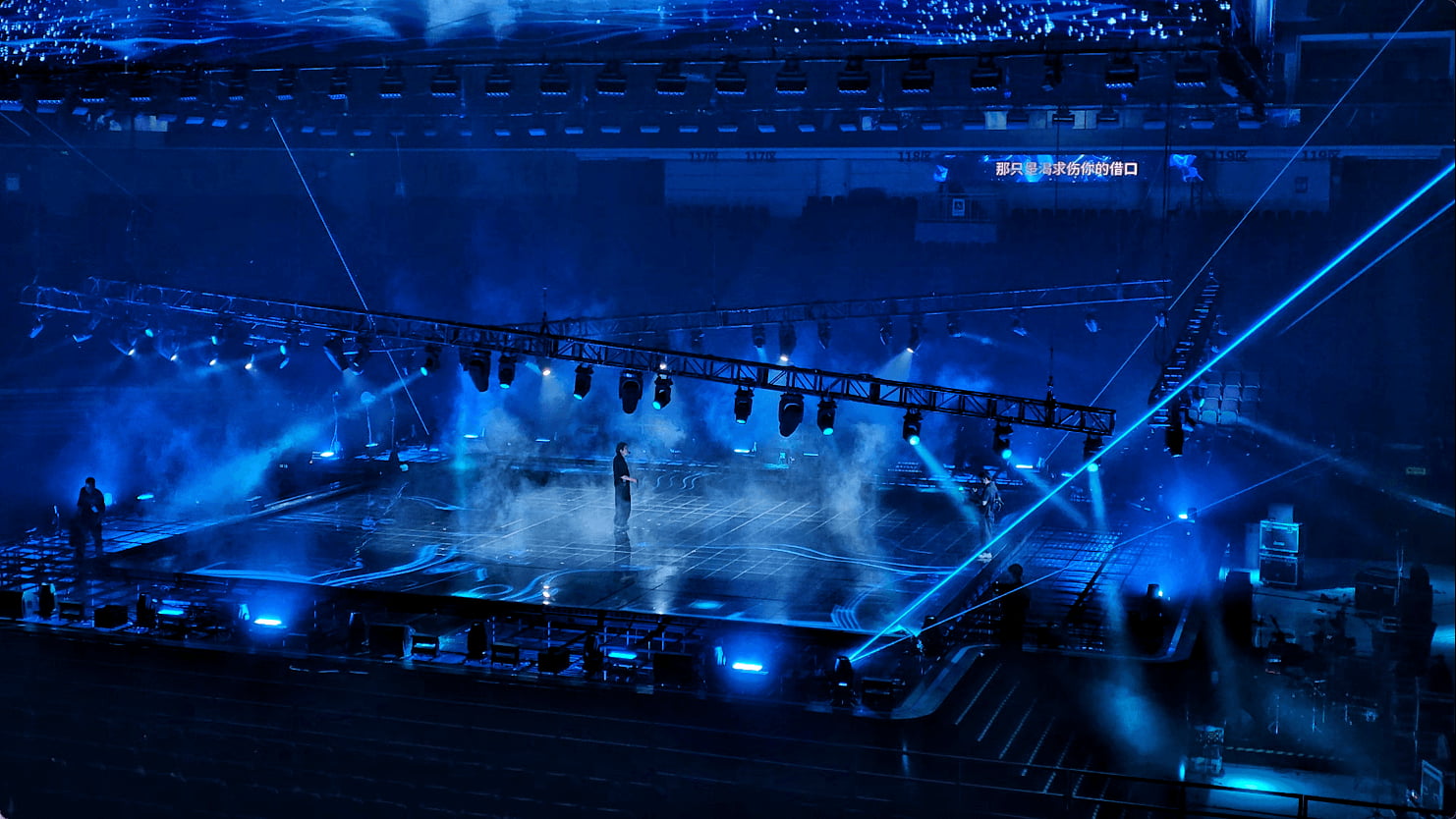

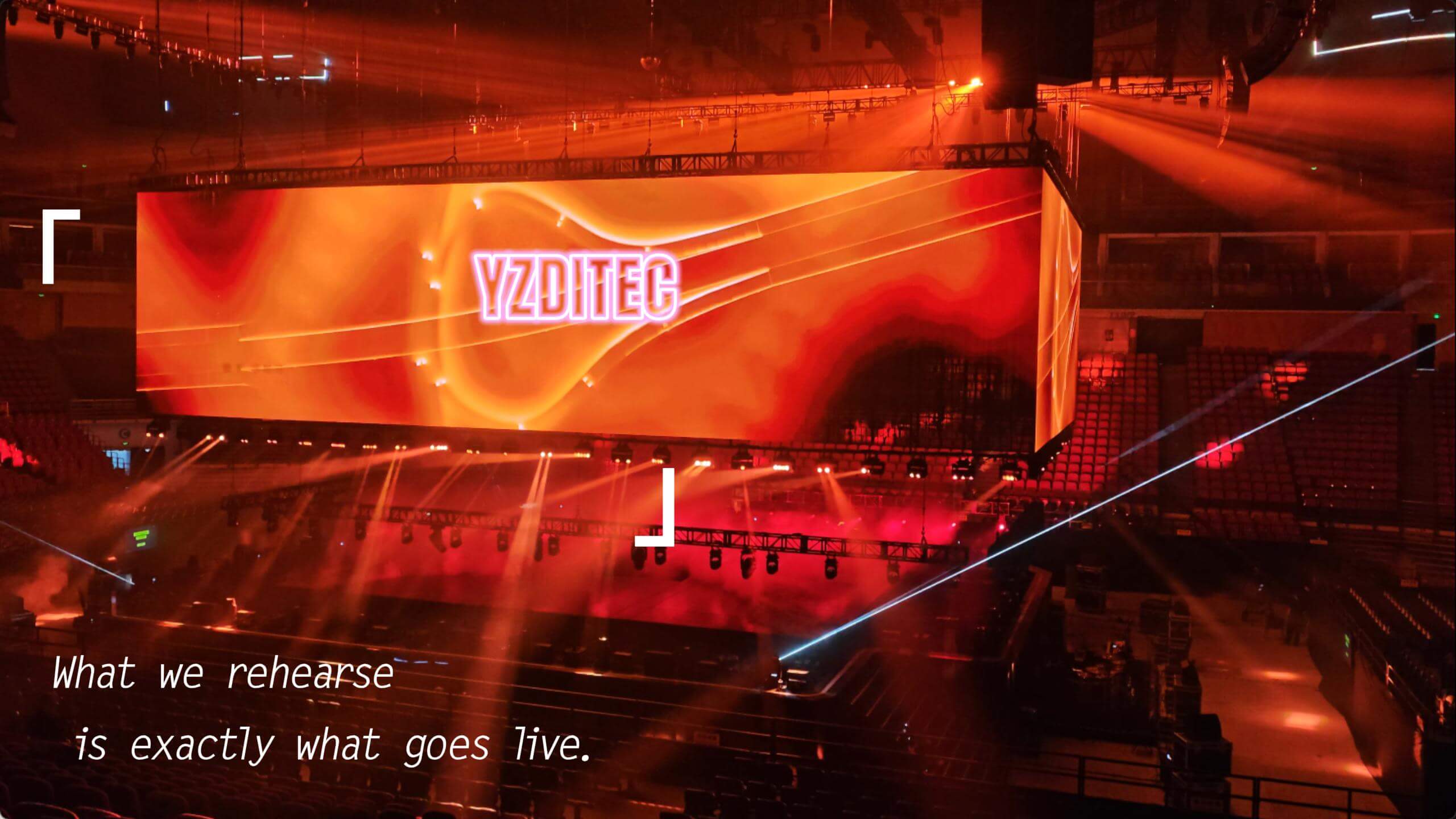

تطلّب الحفل المباشر للمغنية يو جيايون 41 نقطة تعليق مستقلة، لكل منها خصائص تحميل ومتطلبات حركة مختلفة. وكان العنصر الأبرز شاشة LED رباعية الجوانب بقياس 24 مترًا × 24 مترًا، معلقة من 30 نقطة متزامنة. بالإضافة إلى ذلك، استُخدمت دعامات إضاءة (بطول 10-20 مترًا)، وكرة معلقة، وتصميم حركات متناسقة للرفع والإمالة والتداخل طوال العرض.

لفرق أتمتة المسرحوشركات التأجيرهذا التعقيد متعدد النقاط هو ما يجعل الأنظمة اليدوية التقليدية تصل إلى حدودها.

2. التحدي: الدقة على نطاق واسع

كان هناك عاملان أساسيان لا يقبلان المساومة هما اللذان شكّلا تصميم نظام الرفع:

دقة المزامنةلا يمكن أن تنحرف 30 رافعة تنقل مجموعة إضاءة LED مساحتها 576 مترًا مربعًا ولو بمقدار ملليمتر واحد. أي اختلاف في الطور سيؤدي إلى التواء الهيكل أو تفعيل إيقاف الطوارئ.

استقرار الحمل— تتطلب الأحمال المتغيرة عبر 41 نقطة تحكمًا مستقلًا في عزم الدوران ومراقبة في الوقت الحقيقي لمنع التمايل أو السرعة الزائدة أثناء الانتقالات.

3. الحل: وحدة تحكم واحدة، 41 محركًا، بدون مفاجآت

لقد نشرنا41 رافعات سلسلة مؤازرة معتمدة من BGV C1، يتم تنسيقها من خلال واحدوحدة التحكم الآليباستخدام المحاكاة ثلاثية الأبعاد والبرمجة غير المتصلة بالإنترنت.

سير العمل قبل العرض:

• رسم خرائط المواقع ونمذجة توزيع الأحمال في محاكاة ثلاثية الأبعاد
• تمت برمجة جميع التسلسلات دون اتصال بالإنترنت واختبارها افتراضياً
• حدود أمان مُسبقة التكوين لكل نقطة تثبيت

تنفيذ العرض ليلة العرض:

• مراقبة الموقع والحمل في الوقت الفعلي لجميع المحركات
• حركات متعددة المحاور يتم تشغيلها من أوامر إشارة واحدة
• قامت أنظمة التحذير الآلية للسلامة بالإبلاغ عن الانحرافات قبل أن تصبح مرئية.

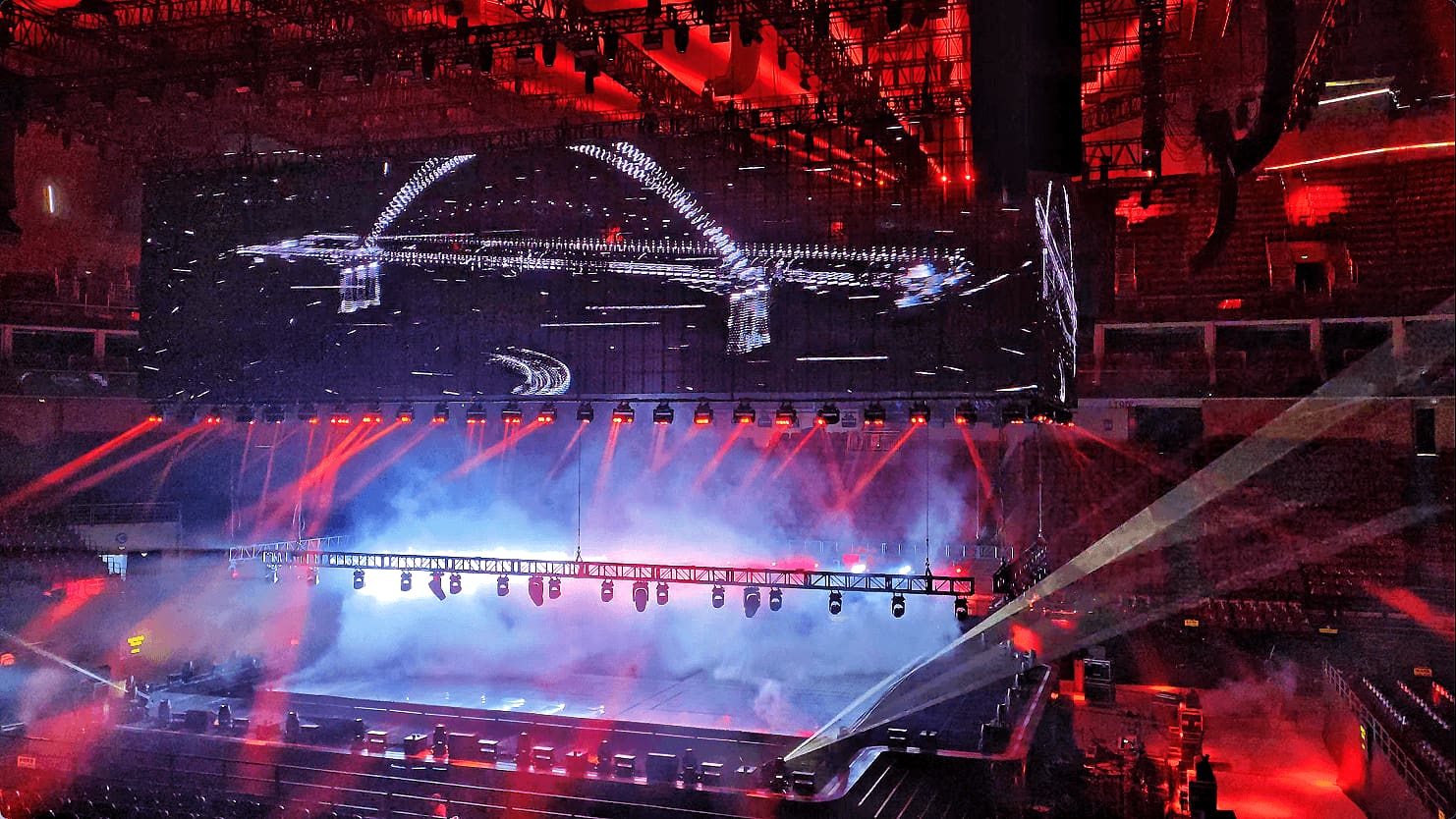

الكلنظام تجهيز المسرحتم تشغيلها كآلة موحدة - وليس 41 رافعة فردية تأمل في البقاء متزامنة.

الأداء: حركات متقنة، بدون أي دراما

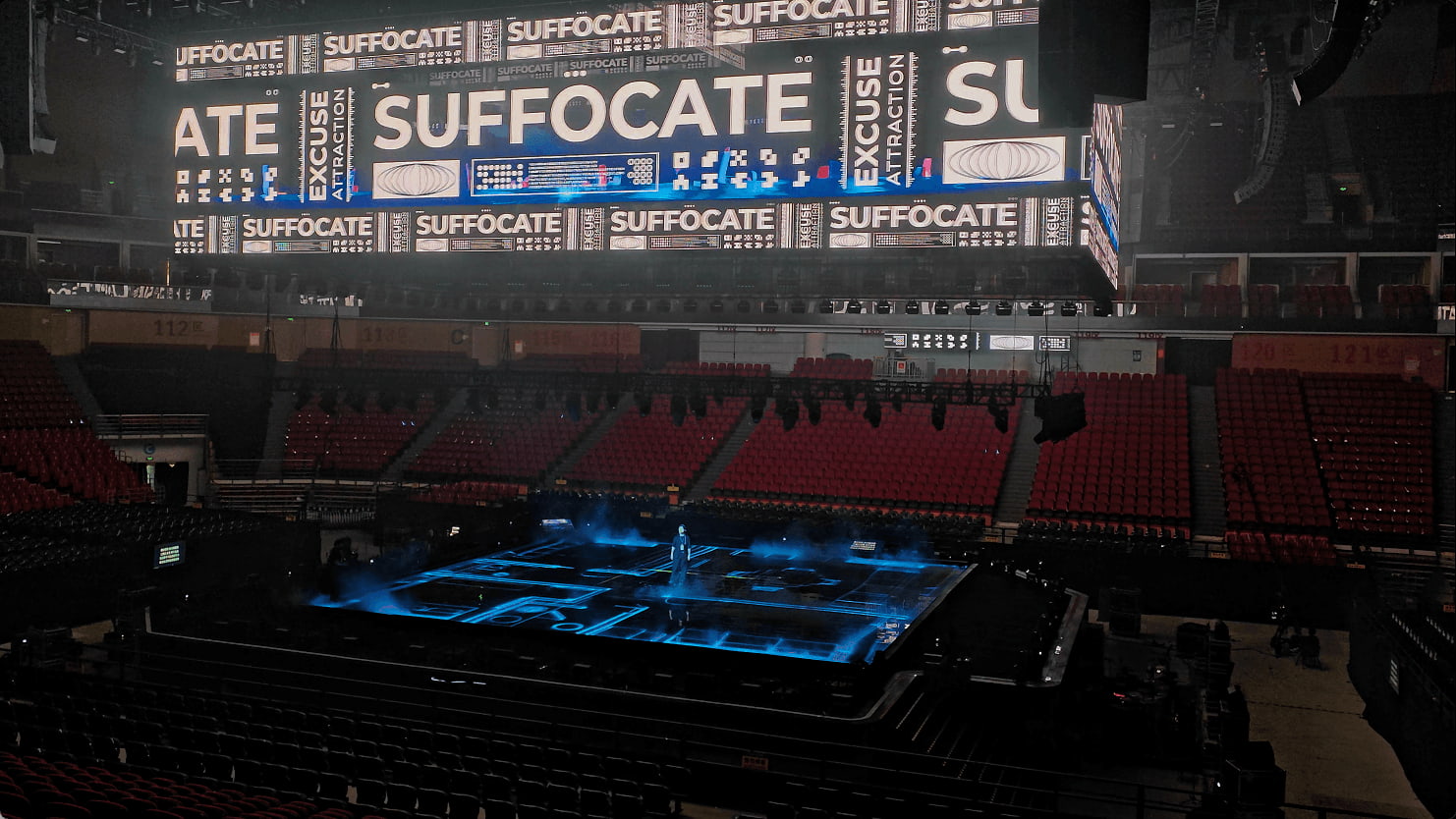

تم تنفيذ كل تسلسل مبرمج بدقة متناهية. رُفعت شاشة LED، وأُميلت، وأُعيد وضعها دون أي انحراف. لم تحدث أي توقفات طارئة. لم تكن هناك أي تدخلات يدوية.

لتأجير المعدات فيحفل موسيقي مباشرالبيئة، هذا هو المعيار الذي نبني وفقه.

4. البنية التحتية التقنية

رافعة سلسلة سيرفوts:

• شهادة السلامة BGV C1 (تم التحقق منها من قبل طرف ثالث لتجهيزات الترفيه)
• نظام تحكم مؤازر ذو حلقة مغلقة مع تغذية راجعة مطلقة من المشفر
• دقة تحديد الموضع تصل إلى ±1 مم

وحدة التحكم:

• شبكة إيثركات في الوقت الحقيقي (مزامنة أقل من جزء من الألف من الثانية)
• التصور المسبق ثلاثي الأبعاد والبرمجة غير المتصلة بالإنترنت
• التوافق مع الأجهزة المحمولة للمراقبة اللاسلكية

للاطلاع على القصة كاملة، انقر أدناه لمشاهدة الفيديو كاملاً.
